Sterowniki

Najważniejsze cechy sterowników ATC-E i ATC-B:

• Trzyznakowy wyświetlacz LED prezentujący stan systemu oraz informacje o pracy.
• Pomiar napięcia we wszystkich trzech fazach zarówno sieci (źródła podstawowego), jak i generatora (źródła rezerwowego).
• Wyjścia przekaźnikowe do sterowania urządzeniami przełączającymi.
• Wymiary panelu przedniego: 96 × 96 mm.
• Sygnalizacja LED dla 15 różnych funkcji zapewniająca czytelną informację o stanie i pracy sterownika.
• Obsługa trybu ręcznego i automatycznego, zapewniająca elastyczność sterowania.
• Możliwość zdalnego uruchamiania generatora.
• Zasilanie w zakresie 8–30 V DC.

Dane techniczne:

• ATC-E: wyposażony w blok styków alarmowych.
• ATC-B: wersja podstawowa bez bloku styków alarmowych.

Dostępna dokumentacja:

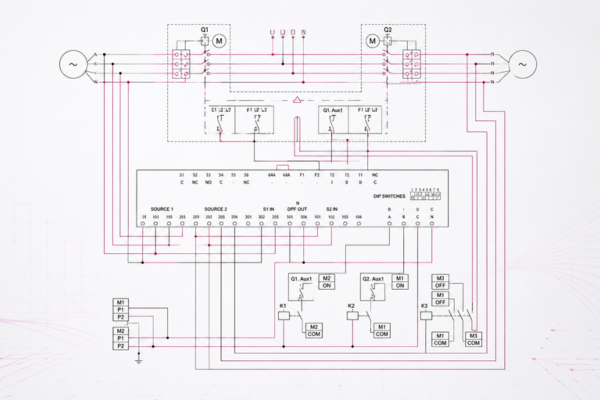

• Schematy połączeń: Szczegółowe schematy dla modeli ATC-E i ATC-B znajdują się w katalogu.
• Przykłady podłączenia: Ilustracje przedstawiające podłączenie sterowników w instalacjach jednofazowych i trójfazowych.

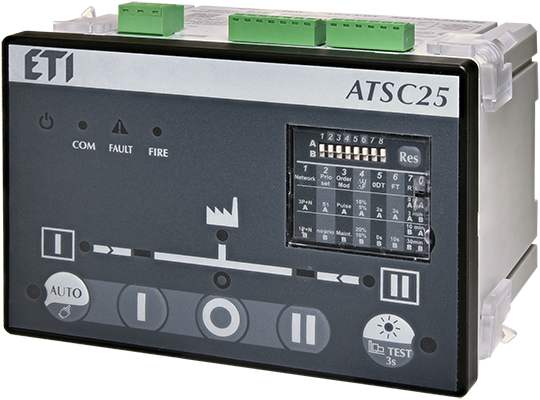

Najważniejsze cechy sterownika ATSC25:

• Miniaturowe przełączniki DIP umożliwiające łatwe programowanie i konfigurację.
• Możliwość pracy w konfiguracji sieć/sieć lub sieć/agregat, zapewniająca elastyczność zastosowań.
• Kompleksowa sygnalizacja stanu sterownika, obejmująca komunikację RS, stany awaryjne i błędy.
• Pomiar napięcia we wszystkich trzech fazach oraz kontrola kolejności faz zapewniające prawidłową synchronizację źródeł zasilania.
• Pomocnicze zasilanie 24 V DC do opcjonalnego wykorzystania.
• Wbudowane podwójne zasilanie zapewniające nieprzerwaną pracę zmotoryzowanego przełącznika obciążenia (MLBS).
• Możliwość montażu na drzwiach rozdzielnicy lub na szynie DIN.
• Wejście alarmu pożarowego, przełączające sterownik do pozycji neutralnej w sytuacjach awaryjnych.

Dane techniczne:

• Zasilanie: 184–300 V AC.
• Zakres pomiarowy: 90–520 V AC (międzyfazowe) oraz 50–300 V AC (fazowe).
• Wejście awaryjne (pożar): 12–24 V DC.
• Interfejs komunikacyjny: RS485.
• Temperatura pracy: od -25 °C do +60 °C.
• Wymiary (wys. × szer. × gł.): 96 × 144 × 106 mm.

Dodatkowe funkcje:

• Zintegrowany zasilacz do sterowania MLBS.
• Możliwość zasilania napięciem 24 V DC.
• Tryby pracy sieć/sieć oraz sieć/agregat.
• Praca ręczna lub automatyczna.
• Funkcja autotestu.
• Regulowana histereza napięcia i częstotliwości.
