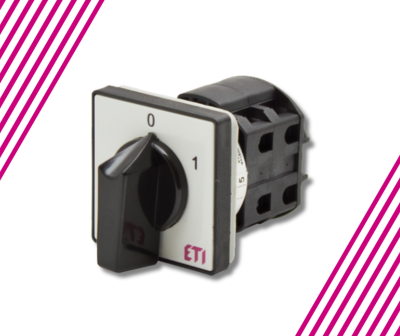

Rozłączniki krzywkowe

Łączniki krzywkowe są wszechstronnymi i niezawodnymi urządzeniami przełączającymi, stosowanymi do sterowania przepływem energii elektrycznej w różnych zastosowaniach przemysłowych i komercyjnych. Zaprojektowane z myślą o trwałości i precyzji, umożliwiają ręczne przełączanie pomiędzy różnymi położeniami obwodów, dzięki czemu doskonale nadają się do takich funkcji, jak sterowanie silnikami, przełączanie źródeł zasilania oraz obwody pomiarowe. Dzięki kompaktowej konstrukcji i szerokiej gamie konfiguracji łączniki krzywkowe zapewniają elastyczność, łatwy montaż oraz niezawodne działanie w wymagających warunkach.

Seria CS oferuje szeroką gamę łączników krzywkowych do różnych zastosowań. Seria obejmuje:

• Łączniki ON-OFF: Zapewniają podstawową funkcję załączania i wyłączania przy kącie przełączania 60°.
• Łączniki wielopozycyjne: Zapewniają wiele pozycji przełączania przy kącie przełączania 60°.
• Łączniki przełączające: Umożliwiają przełączanie pomiędzy dwoma lub większą liczbą obwodów przy kącie przełączania 60°.
• Łączniki woltomierzowe: Przeznaczone do obwodów woltomierzy, dostępne w konfiguracjach 3-liniowych i 3-fazowych.
• Łączniki amperomierzowe: Przeznaczone do obwodów amperomierzy, dostępne w konfiguracjach 1-biegunowych 3-prądowych lub 2-biegunowych 3-prądowych, obie z przekładnikiem.
• Łączniki rozruch/praca: Przeznaczone do silników jednofazowych z funkcją 0-start-1.
• Łączniki gwiazda-trójkąt: Stosowane do rozruchu silników trójfazowych z funkcją 0-gwiazda-trójkąt.
• Łączniki nawrotne silników: Umożliwiają zmianę kierunku obrotów silnika w konfiguracji 1-0-2 lub L-0-P.
• Wyłączniki awaryjne ON-OFF (wersja LK): Zapewniają odłączenie zasilania od urządzenia elektrycznego w sytuacjach awaryjnych.
  • Cechy:
    • Czerwona dźwignia i żółta tabliczka zgodnie z normami.
    • Możliwość zablokowania w pozycji otwartej („0”) za pomocą maksymalnie trzech kłódek.

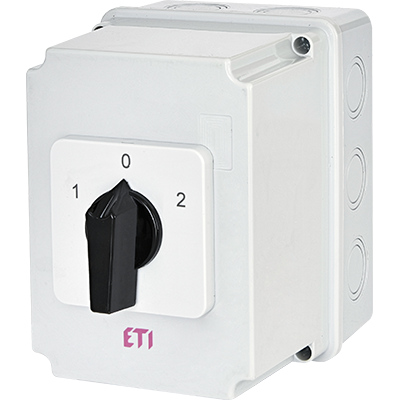

Seria CS obejmuje również łączniki krzywkowe w obudowach izolacyjnych o różnych stopniach ochrony:

• IP65: obudowy PN, PNG i PNG LK
• IP55: obudowy PN1 i PN2
• IP54: obudowy PN3 i PN4

Obudowy są w kolorze szarym (RAL 7035). Seria obejmuje:

• Łączniki ON-OFF z kątem przełączania 60°.
• Łączniki przełączające z kątem przełączania 60°.
• Łączniki wielopozycyjne z kątem przełączania 60°.
• Łączniki woltomierzowe.
• Łączniki nawrotne silników.
• Łączniki gwiazda-trójkąt.
• Wyłączniki awaryjne ON-OFF (wersja LK).

Łączniki krzywkowe serii CS do montażu na szynie DIN

Seria CS oferuje również łączniki krzywkowe przeznaczone do montażu na szynie DIN.
