Wprowadzenie

Rozłączniki izolacyjne PV są niezbędnymi elementami systemów fotowoltaicznych (PV), przeznaczonymi do przerywania połączenia pomiędzy falownikiem DC/AC a panelami fotowoltaicznymi. Urządzenia te mają kluczowe znaczenie dla bezpiecznej konserwacji i eksploatacji instalacji fotowoltaicznych.

Seria produktów ETI

Nasza seria rozłączników izolacyjnych PV

Nasza oferta obejmuje rozłączniki izolacyjne DC oraz AC.

Rozłączniki izolacyjne serii „LS...” zostały specjalnie zaprojektowane do odłączania falownika DC/AC od paneli fotowoltaicznych.
Są dostępne w różnych konfiguracjach:
- Modele LS16, LS25 i LS32 o różnych prądach znamionowych (16 A, 25 A, 32 A) oraz konfiguracjach biegunów (2-biegunowe, 4-biegunowe, 4+2-biegunowe).
- Modele te są przeznaczone do systemów do 1500 V DC.
Konfiguracje styków:
- 2 bieguny połączone szeregowo (A2)
- 4 bieguny połączone szeregowo (A4)
- 4 bieguny połączone szeregowo + 2 bieguny połączone równolegle (A4+2)
Seria LS została przetestowana przy prądach krytycznych oraz zwarciu 10 kA przez 50 ms bez dodatkowego zabezpieczenia.
Maksymalne przekroje przewodów różnią się w zależności od modelu i obejmują przewody jednodrutowe, wielodrutowe oraz elastyczne.
Śruba zacisku ma rozmiar M4, a moment dokręcania wynosi 1,7–1,8 Nm.
Urządzenia wykonano z wysokiej jakości materiałów, takich jak rama z poliestru wzmacnianego włóknem szklanym, zapewniająca wysoką wytrzymałość mechaniczną oraz stabilność temperaturową (RTI 130°C).
Rozłączniki są przeznaczone do rozłączania obwodów DC w systemach fotowoltaicznych oraz systemach magazynowania energii.

Temperatura pracy:
- Pozycja otwarta: -40 do +65°C
- Pozycja zamknięta: -40 do +45°C
- Przechowywanie: -50 do +90°C
Dla każdego modelu podano również moc strat przy maksymalnym prądzie oraz rezystancję styków dla każdego bieguna.
Konstrukcja obejmuje rozwiązania ułatwiające montaż i obsługę:
- Rękojeść z możliwością zamknięcia na maksymalnie 3 kłódki.
- Śruby przyłączeniowe w komplecie.
- Perforowane osłony do pomiaru temperatury.
- Czytelny wskaźnik położenia rękojeści.
- System montażowy poprawiający chłodzenie.
- Wskaźnik położenia styków.

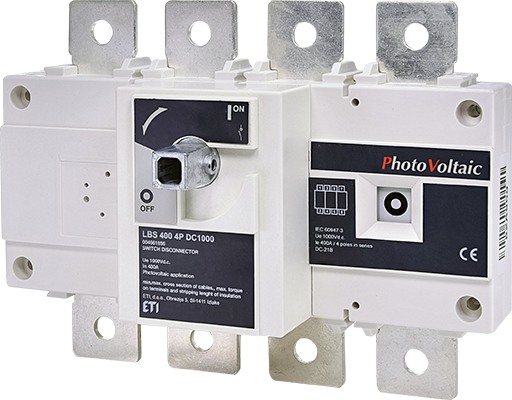

Seria LBS DC to ręcznie obsługiwane, wielobiegunowe rozłączniki obciążenia o zdolności załączania i wyłączania pod obciążeniem do 1000 V DC.
Zostały zaprojektowane i przetestowane do różnych zastosowań, w tym systemów uziemionych, izolowanych oraz bipolarnych.
Rozłączniki zostały przetestowane i zatwierdzone do wymagających zastosowań.
- Dostępne są konfiguracje 2-biegunowe (LBS 100, LBS 160 oraz LBS 250) o prądach znamionowych do 250 A.
Seria LBS charakteryzuje się wysokim znamionowym napięciem izolacji oraz napięciem udarowym.
Bieguny mogą być łączone szeregowo dla 1000 V DC lub równolegle w celu uzyskania wyższego prądu znamionowego.
Zmniejszona liczba mostków połączeniowych pozwala ograniczyć koszty i skrócić czas montażu.
Rozłącznik 2-biegunowy nagrzewa się mniej i może być montowany w mniejszej obudowie.
Przetestowany pod kątem wytrzymałości zwarcia 10 kA przez 50 ms bez dodatkowego zabezpieczenia.
Do serii LBS dostępne są również akcesoria, takie jak osłony zacisków i mostki połączeniowe.

Rozłączniki obciążenia LBS AC1000 zostały zaprojektowane do wymagających zastosowań do 1000 V AC.
Są odpowiednie do zastosowań z niestandardowymi poziomami napięcia oraz w trudnych warunkach pracy.
Oferta obejmuje modele LBS 200 3P AC1000 oraz LBS 400 3P AC1000 o prądach znamionowych odpowiednio 200 A i 400 A.
Charakteryzują się wysokim znamionowym napięciem izolacji oraz napięciem udarowym.
Cechy:
- Lepsza zdolność wyłączania dzięki szybkiemu otwieraniu i zamykaniu w połączeniu z komorami gaszeniowymi.
- Podwójne rozłączanie na biegun zapewniające trwałość oraz wysoką wytrzymałość na prądy zwarciowe.
- Wykonane z poliestru wzmacnianego włóknem szklanym, zapewniającego odporność termiczną i mechaniczną.
- Wskaźnik położenia umieszczony bezpośrednio na listwie z ruchomymi stykami.
- Łatwe podłączenie dzięki odpowiedniemu rozstawowi oraz możliwości podłączenia przewodów miedzianych do 240 mm².
- Szeroka gama akcesoriów ułatwiających integrację i obsługę.

Dostępna jest szeroka gama akcesoriów zarówno do rozłączników LBS DC, jak i LBS AC1000, w tym:
- Wałki do rękojeści drzwiowych.
- Osłony zacisków.
- Mostki połączeniowe.
- Osłony przyłączy.
- Styki pomocnicze.
- Rękojeści bezpośrednie oraz rękojeści drzwiowe.

Zastosowanie

Rozłączniki obciążenia LBS AC1000 mogą być stosowane w aplikacjach z niestandardowymi poziomami napięcia. Obecnie na rynku dostępnych jest wiele falowników PV o wyższych napięciach wyjściowych (do 800 V AC).
Mogą być również stosowane w aplikacjach o trudnych warunkach pracy, takich jak przemysł papierniczy, hutniczy, chemiczny, petrochemiczny oraz górniczy.
LBS AC został zaprojektowany do wszystkich wymagających zastosowań do 1000 V AC – AC-22. Dzięki szerokiej gamie akcesoriów oferuje pełną możliwość dostosowania do każdego środowiska.
