Wprowadzenie
Obudowy dystrybucyjne z tworzywa ETI łączą praktyczne rozwiązania montażowe z konfiguracjami dostosowanymi do różnych warunków instalacji.
Obudowy dystrybucyjne DIDO-E są dostępne w wersjach natynkowych i podtynkowych, z drzwiami transparentnymi lub białymi. Oferta obejmuje obudowy o różnej liczbie rzędów i modułów.
- Dostępne w wersjach natynkowych i podtynkowych.
- Drzwi transparentne lub białe.
- Różna liczba rzędów i modułów.
- Szyny TH35 i zaciski PE/N w standardowym wyposażeniu.
- Akcesoria montażowe w komplecie.
- Naklejki opisowe w komplecie.
- Zaślepki niewykorzystanych miejsc modułowych w komplecie.
- Możliwość wyposażenia w zamek z kluczem w celu zabezpieczenia przed dostępem osób nieuprawnionych.
Obudowy DIDO ECG z drzwiami z tworzywa są przeznaczone do montażu podtynkowego w budynkach mieszkalnych, szkołach i obiektach komercyjnych. Ich płytka konstrukcja wymaga jedynie 88 mm głębokości montażowej w ścianie, przy czym około 7 mm pozostaje na zewnątrz ściany. Przewody można wprowadzać od góry lub od dołu, a osłonę aparatów można plombować. Dostępne są wersje z transparentnymi lub białymi drzwiami z tworzywa.
Budowa i montaż:
- Przeznaczone do montażu podtynkowego.
- Tylko 88 mm głębokości montażowej w ścianie.
- Około 7 mm pozostaje na zewnątrz ściany.
- Wprowadzanie przewodów od góry lub od dołu.
- Możliwość plombowania osłony aparatów.
- Dostępne wersje z transparentnymi i białymi drzwiami z tworzywa.
Materiały i normy:
- Obudowa ECG i drzwi z tworzywa wykonane z ABS.
- Bezhalogenowe.
- Zgodność z IEC 62208, IEC 60670-1 i IEC 60670-24.
- Standardowe wersje ECG z drzwiami z tworzywa mają odporność na próbę rozżarzonego drutu 650 °C.
- Zgodnie z katalogiem nie są przeznaczone do montażu w ścianach drewnianych ani ścianach pustych.

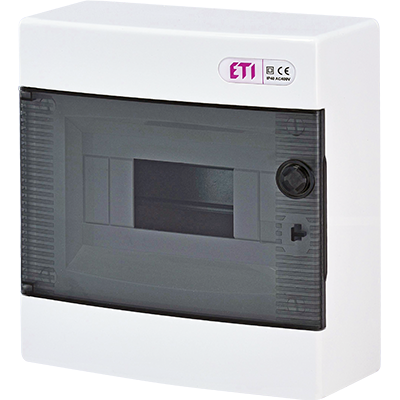

DIDO ACT jest przeznaczona do natynkowych instalacji elektrycznych, takich jak instalacje stosowane w kontenerach i domach drewnianych. Przygotowane otwory w górnej i dolnej części obudowy ułatwiają wprowadzanie kanałów instalacyjnych o różnych wymiarach.
- Przeznaczone do natynkowych instalacji elektrycznych.
- Odpowiednie do zastosowań m.in. w kontenerach i domach drewnianych.
- Przygotowane otwory w górnej i dolnej części ułatwiają wprowadzanie kanałów instalacyjnych o różnych wymiarach.
- Dostarczane w stanie zmontowanym, z szynami TH35.
- Izolowane zaciski przewodu neutralnego N i ochronnego PE w komplecie.
- Zaślepki niewykorzystanych miejsc w komplecie.
- Niezbędne akcesoria montażowe w komplecie.
- Dostępne wersje z transparentnymi i białymi drzwiami z tworzywa.
Natynkowe obudowy dystrybucyjne DIDO ECH zapewniają stopień ochrony IP65 i są przeznaczone do zastosowań, w których aparatura elektryczna wymaga zwiększonej ochrony przed wilgocią, pyłem i innymi zanieczyszczeniami.
- Obudowa: Wykonana z tworzywa ASA odpornego na promieniowanie UV, o dobrych właściwościach dielektrycznych i mechanicznych.
- Drzwi: Transparentne drzwi wykonane z poliwęglanu.
- Stopień ochrony: IP65.
- Wyposażenie standardowe: Szyna TH35, zaciski PE i N oraz zamek z tworzywa.
- Wyposażenie opcjonalne: Metalowy zamek z kluczem.
W całej gamie obudów dystrybucyjnych z tworzywa ETI szczególny nacisk położono na łatwy montaż, zintegrowane szyny TH35, łatwo dostępne zaciski PE/N, elastyczną liczbę modułów oraz konstrukcje obudów dostosowane do konkretnych zastosowań – od kompaktowych obudów wnętrzowych po rozwiązania natynkowe o stopniu ochrony IP65.
