Wprowadzenie

Regulatory współczynnika mocy są niezbędne do zarządzania mocą bierną w systemach elektrycznych. Odgrywają kluczową rolę w obniżaniu kosztów energii poprzez optymalizację współczynnika mocy oraz zapewnienie efektywnego wykorzystania infrastruktury elektrycznej. Odpowiedni regulator współczynnika mocy oraz właściwy projekt systemu PFC (Power Factor Correction) są kluczowe dla ograniczenia kosztów energii biernej poprzez optymalizację współczynnika mocy. Seria PFC pomaga obniżyć koszty energii i zwiększyć sprawność systemów elektrycznych. Zapewnia niezawodne, inteligentne i zaawansowane rozwiązania do skutecznej redukcji energii biernej oraz długiej żywotności systemów PFC.

Cechy

Cykliczne wykorzystanie stopni: Regulatory przełączają stopnie o tej samej mocy w sposób cykliczny, aby zapewnić ich równomierne wykorzystanie i wydłużyć ich żywotność.

Szybkie działanie: Optymalna regulacja jest osiągana w jednym cyklu przy minimalnej liczbie przełączeń.

Funkcje monitorowania: Regulatory monitorują różne parametry elektryczne, w tym U, I, P, Q, S, cos φ, THDU, THDI oraz nieparzyste harmoniczne do 19. rzędu, a także temperaturę.

Wiele metod regulacji: Regulatory obsługują trzy metody regulacji: regulację średniego współczynnika mocy, SHTD oraz chwilowy współczynnik mocy.

Automatyczne wykrywanie: Umożliwiają automatyczną lub ręczną konfigurację obwodów pomiarowych oraz wykrywanie podłączonych stopni kondensatorów.

Uniwersalne wejście przekładnika prądowego: Regulatory obsługują uniwersalne wejścia przekładników prądowych zarówno dla ../1 A, jak i ../5 A.

Monitorowanie temperatury: Wewnętrzny czujnik temperatury umożliwia sterowanie wentylatorem oraz odłączanie stopni w zależności od poziomu temperatury.

Przystosowane do dekompensacji: Regulatory są kompatybilne ze stopniami dławików dekompensacyjnych.

Monitorowanie pracy: Regulatory monitorują liczbę operacji przełączania oraz czas pracy.

Ustawienia stopni: Regulatory umożliwiają ustawienie czasu rozładowania oraz minimalnego czasu pracy dla każdego stopnia.

Wyjście alarmowe: Wyjście ostatniego stopnia może zostać zaprogramowane jako wyjście alarmowe. Model PFC 12 RS posiada niezależne wyjście alarmowe.

Druga taryfa: Model PFC 12 RS umożliwia aktywację drugiej taryfy za pomocą zewnętrznego wejścia.

Interfejs komunikacyjny: Regulatory są wyposażone w interfejs komunikacyjny RS485 wykorzystujący protokół Modbus RTU.

Sygnalizacja LED: Każdy stopień regulatora posiada dwukolorową diodę LED wskazującą stan pracy, przy czym różne kolory oznaczają stan pracy oraz ustawienia.

Kontrola nadmiernej temperatury: Regulatory posiadają dwupoziomowy alarm temperatury. Pierwszy poziom uruchamia wentylację szafy, a drugi poziom odłącza wszystkie stopnie i wyświetla alarm.

Seria produktów ETI

Regulatory serii PFC firmy ETI

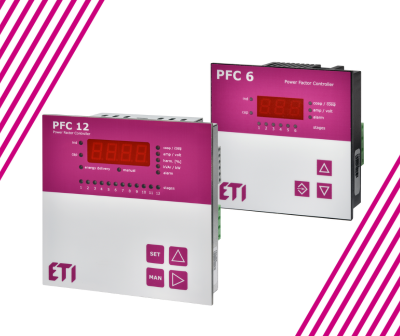

Seria regulatorów PFC firmy ETI obejmuje modele PFC 6 RS, PFC 8 RS oraz PFC 12 RS, przeznaczone do zastosowań związanych z kompensacją mocy biernej w sieciach niskiego i średniego napięcia. Regulatory oferują pomiar i regulację w czterech ćwiartkach oraz automatyczne wykrywanie obwodów pomiarowych i stopni kondensatorów.

Napięcie zasilania i pomiarowe: 400 V AC (+10%, -15%).
Częstotliwość sieci: 50 Hz / 60 Hz.
Pobór mocy: 3,2 VA.
Zakres prądu: 5 mA – 6 A.
Dokładność wejścia prądowego: ±0,2%.

Dokładność wejścia napięciowego: ±0,5%.
Dokładność THDU i THDI: (U10%UN) ±5% / (I10%IN) ±5%.
Błąd fazowy: ±3° dla I 3% In, w pozostałych przypadkach ±1°.
Moc łączeniowa wyjścia przekaźnikowego: 250 V AC / 5 A.
Zadany współczynnik mocy: 0,8 indukcyjny ÷ 0,8 pojemnościowy.

Opóźnienie ponownego załączenia stopnia: 5 ÷ 900 s.
Opóźnienie odłączenia stopnia: 5 ÷ 900 s.
Ustawienie mocy stopnia: 999 kVAr indukcyjne ÷ 999 kVAr pojemnościowe.
Wykrywanie konfiguracji systemu: ręczne / automatyczne.
Temperatura pracy: -40°C ÷ +70°C.

Stopień ochrony: IP20 z tyłu, IP54 od frontu.
Interfejs komunikacyjny: RS485 (Modbus RTU).
Wymiary: PFC 6 RS i PFC 8 RS mają wymiary montażowe 97 × 97 mm, natomiast PFC 12 RS – 144 × 144 mm.
Zgodność z normami: EN 61010-1, EN50081-1, EN50082-1.

Seria PFC obejmuje regulatory z różną liczbą wyjść:

PFC 6 RS: 6 wyjść.
PFC 8 RS: 8 wyjść.
PFC 12 RS: 12 wyjść oraz funkcja aktywacji drugiej taryfy i niezależne wyjście alarmowe.

Wszystkie regulatory obsługują jednofazowy pomiar prądu dla trójfazowych obciążeń symetrycznych.

Regulatory mogą być stosowane w systemach TN-C 3×400 V, 50 Hz.
Stopnie kondensatorów o tej samej mocy powinny być podłączane obok siebie.
Przed odłączeniem obwodu prądowego należy zewrzeć przekładnik prądowy (CT).

Zastosowanie

Dlaczego warto stosować regulatory współczynnika mocy?

Kompensacja mocy biernej: Regulatory współczynnika mocy służą do regulacji mocy biernej, powstającej w wyniku pracy różnych rodzajów odbiorników. Monitorując współczynnik mocy, zapewniają skuteczną kompensację mocy biernej.
Obniżenie kosztów: Dzięki korekcji współczynnika mocy regulatory ograniczają zużycie energii biernej, co prowadzi do obniżenia kosztów energii elektrycznej.
Poprawa sprawności systemu: Regulatory współczynnika mocy pomagają utrzymać optymalny współczynnik mocy, ograniczając straty energii i zwiększając ogólną sprawność systemu elektrycznego.
Optymalna regulacja: Regulatory osiągają optymalną regulację w jednym cyklu regulacji przy minimalnej liczbie przełączeń, załączając lub odłączając kilka stopni w jednym cyklu.
Zgodność z wymaganiami: W nowoczesnych systemach wyposażonych w czterokwadrantowe liczniki energii stosowanie regulatora współczynnika mocy jest niezbędne do osiągnięcia najwyższej sprawności systemów PFC.
