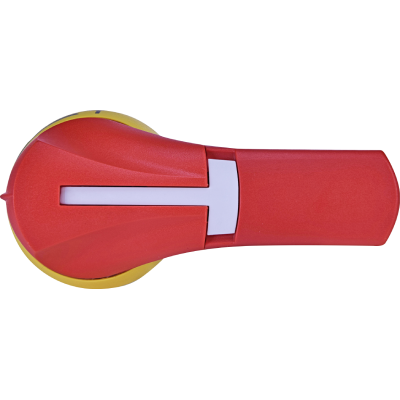

Rączki i akcesoria do rozłączników LBS

Wprowadzenie

Seria produktów ETI

Akcesoria do rozłączników obciążeniowych LBS

• Styki pomocnicze: Styki pomocnicze mogą być montowane w rozłącznikach LBS w celu zapewnienia funkcji wcześniejszego rozłączania oraz sygnalizacji położeń 0 i I. Jest to przydatne w obwodach sterowania.
• Osłony zacisków: Osłony zacisków zapewniają ochronę przed przypadkowym dotknięciem oraz separację faz. Posiadają również perforowane otwory umożliwiające monitorowanie temperatury bez konieczności zdejmowania osłon.
• Dźwignie bezpośrednie: Dostępne do bezpośredniej obsługi rozłącznika.
• Dźwignie zewnętrzne: Umożliwiają obsługę z miejsca oddalonego, na przykład z zewnątrz obudowy. Dostępne są różne wykonania, w tym dźwignie z blokadą drzwi o stopniu ochrony IP65.
• Wałki do dźwigni z blokadą drzwi: Dostępne są różne długości wałków, dostosowane do różnych wymagań montażowych.
• Stożek prowadzący: Ułatwia ustawienie przedłużenia wałka w dźwigni zewnętrznej podczas montażu, szczególnie przy dłuższych wałkach.
• Osłony zacisków: Zapewniają dodatkową ochronę oraz separację faz zacisków.
• Ekran zacisków: Może być stosowany w celu dodatkowej ochrony zacisków.

Akcesoria do przełączników źródeł zasilania 1-0-2 LBS

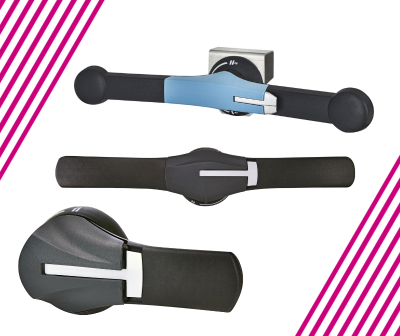

• Dźwignie i wałki:
  • Dźwignie bezpośrednie: Dostępne w kolorze czarnym do bezpośredniej obsługi.
  • Wałki do dźwigni z blokadą drzwi: Dostępne w różnych długościach (np. 200 mm, 320 mm, 500 mm) i wymiarach (np. 10×10 mm, 15×12 mm, 15×15 mm), aby spełnić różne wymagania montażowe. Niektóre wałki 15×12 mm mają różne wymiary po obu stronach (12×12 mm z jednej strony, 15×15 mm z drugiej).
  • Dźwignie z blokadą drzwi: Dostępne z szarym lub niebieskim frontem, o stopniu ochrony IP65 (wałki nie są dołączone).
  • Stożek prowadzący: Ułatwia ustawienie przedłużenia wałka w dźwigni zewnętrznej, kompensując niewspółosiowość do 15 mm. Jest wymagany przy długościach wałków przekraczających 320 mm.
• Styki pomocnicze: Zapewniają funkcję wcześniejszego rozłączania oraz sygnalizację położeń 0 i I. Są podłączane do obwodu sterowania za pomocą szybkozłączy 6,35 mm i charakteryzują się trwałością elektryczną 30 000 operacji. Jeden numer katalogowy obejmuje zestaw styków pomocniczych (jeden dla położenia 1 i jeden dla położenia 2), a w korpusie rozłącznika można zamontować maksymalnie dwa zestawy. W modelach LBS2000-3200 CO dołączone są dwa zestawy styków pomocniczych (dwa dla położenia 1 i dwa dla położenia 2).
• Osłony zacisków: Zapewniają ochronę od góry i od dołu przed przypadkowym dotknięciem zacisków lub elementów przyłączeniowych. Perforowane otwory umożliwiają zdalną kontrolę termowizyjną bez konieczności zdejmowania osłon. Zapewniają również separację faz w przełącznikach LBS 160–630 CO. Każdy numer katalogowy obejmuje 3 sztuki (dla wersji 3-biegunowej) lub 4 sztuki (dla wersji 4-biegunowej) dla zacisków górnych lub dolnych, dlatego do ochrony wszystkich zacisków należy zamówić dwa numery katalogowe.
• Ekrany zacisków: Dostarczane z modelami LBS2000-3200 A. Do pełnej ochrony zacisków górnych i dolnych wymagane są dwa numery katalogowe.
• Mostki połączeniowe: Umożliwiają połączenie dwóch zacisków zasilających tego samego bieguna dla prądów znamionowych od 2000 A do 3200 A. Umożliwiają również wykonanie połączeń mostkowych od góry lub od dołu. Dla wersji 3200 A elementy połączeniowe (część A) są mostkowane fabrycznie, natomiast zestawy śrub należy zamówić oddzielnie. Mostki połączeniowe są dostępne dla prądów znamionowych od 160 A do 3200 A. Każdy numer katalogowy obejmuje jedną sztukę mostka, dlatego należy zamawiać je oddzielnie dla każdego bieguna. Poszczególne elementy mostków obejmują: część A, zestaw śrub – część B, element T – część C, element kątowy – część D oraz szynę – część E.
