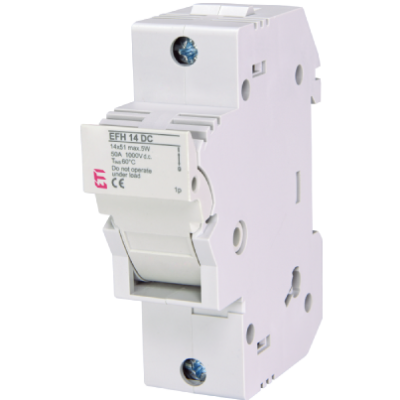

Podstawy do wkładek CH

Styk pomocniczy (PS EFD)

• Styk pomocniczy PS EFD jest przeznaczony do montażu z podstawami bezpiecznikowymi EFH 14 i EFH 22.
• Sygnalizuje zadziałanie wkładek topikowych CH14 lub CH22 wyposażonych w wybijak.
• Styk ma szerokość 9 mm oraz pozostałe wymiary odpowiadające serii EFH 14 i EFH 22.
• Styk pomocniczy jest dostępny z 1 stykiem zwiernym i 1 stykiem rozwiernym.

Zestawy połączeniowe

• Zestawy połączeniowe są dostępne do zestawów 2-biegunowych i 3-biegunowych.
• Jeden zestaw wystarcza do zmontowania 50 zestawów podstaw bezpiecznikowych.

Styki zaciskowe do wkładek topikowych CH

• Styki zaciskowe są dostępne do wkładek topikowych CH10 i CH14.
• Styki zaciskowe są dostępne w różnych wymiarach.
• Dla każdego typu styku zaciskowego podano odpowiednie kody.

Szyny zbiorcze

• Szyny zbiorcze są dostępne w różnych przekrojach i długościach dla różnych modeli podstaw bezpiecznikowych.
  • 10 mm², 1-biegunowe, szyny 54-modułowe są przeznaczone do EFH10 DC.
  • 16 mm², 1-biegunowe, szyny 54-modułowe są przeznaczone do EFH10 DC.

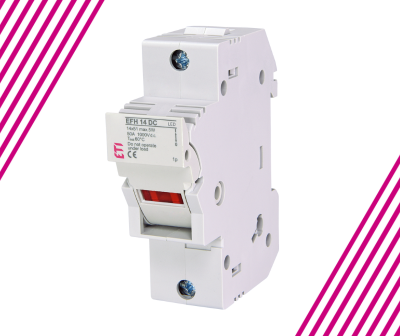

  • 16 mm², 1-biegunowe, szyny 36-modułowe są przeznaczone do EFH14 DC.
  • 35 mm², 1-biegunowe, szyny 46-modułowe są przeznaczone do EFH 10/14x85 DC i mają grubość 22 mm, 1500 V DC, 125 A.
• Szyny te mogą przenosić różne wartości prądu znamionowego w zależności od miejsca zasilania: 125 A na początku lub na końcu szyny oraz 200 A w jej środkowej części.
• Do szyn o przekroju 35 mm² wymagane są osłony końcowe (Z-50/1F/28).

Moduły dystansowe

• Moduły dystansowe (P730) służą do tworzenia odstępów pomiędzy podstawami bezpiecznikowymi.
• Moduły te mogą być stosowane do zachowania odpowiednich odstępów podczas montażu.
