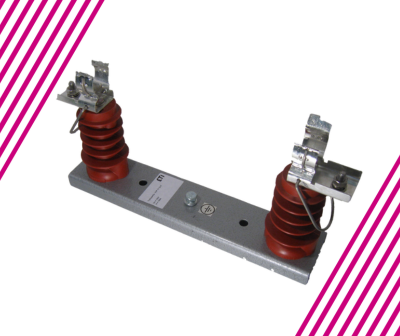

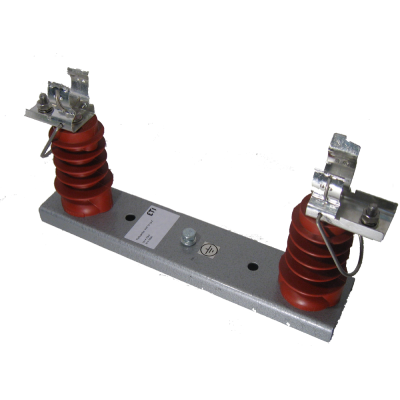

Podstawy bezpiecznikowe pionowe

Podstawy bezpiecznikowe do wysokonapięciowych wkładek topikowych są integralnymi elementami systemów elektroenergetycznych, przeznaczonymi do bezpiecznego mocowania i podłączania wkładek topikowych do obwodów wysokiego napięcia. Zapewniają stabilną i niezawodną platformę montażową, gwarantując prawidłowe działanie wkładek topikowych podczas stanów zwarciowych. Podstawy te odgrywają kluczową rolę w zapewnieniu bezpieczeństwa oraz niezawodności pracy w zastosowaniach wysokiego napięcia, takich jak ochrona transformatorów, rozdzielnic i sieci dystrybucji energii.

1. Wersja do montażu wewnętrznego:

• Seria VVP: Przeznaczona do zastosowań wewnętrznych, dostępna dla napięć znamionowych od 7,2 kV do 36 kV.
• Wymiar „e”: Dostępne warianty 192 mm, 292 mm, 367 mm, 442 mm oraz 537 mm, w zależności od napięcia znamionowego.
• Dostępne wykonania 1-biegunowe i 3-biegunowe.

3. Podstawy bezpiecznikowe z mikrowyłącznikiem sygnalizacji wkładki:

• Przeznaczone do montażu wewnętrznego.
• Wyposażone w mikrowyłącznik umożliwiający monitorowanie stanu wkładki topikowej.
• Dostępne dla napięć znamionowych od 7,2 kV do 36 kV.

2. Wersja do montażu zewnętrznego:

• Seria VVP: Wybrane podstawy bezpiecznikowe serii VVP są również przeznaczone do montażu na zewnątrz.
• Wymiar „e”: Zależny od napięcia znamionowego, analogicznie jak w wersji do montażu wewnętrznego.
• Zaprojektowane do pracy w warunkach środowiska zewnętrznego.

4. Akcesoria:

• Płyty montażowe umożliwiające łączenie podstaw 1-biegunowych w układy 3-biegunowe.
• Mikrowyłączniki (seria NK) dostępne oddzielnie do monitorowania stanu wkładek topikowych.
• Uniwersalne zaciski VV zwiększające elastyczność montażu.

Zaprojektowane z najwyższą precyzją podstawy bezpiecznikowe wysokiego napięcia są wykonane z wytrzymałych materiałów izolacyjnych, takich jak porcelana lub kompozyty polimerowe, odporne na obciążenia elektryczne, cieplne i mechaniczne. Wyposażone są w pewne zaciski przyłączeniowe oraz punkty montażowe dostosowane do różnych rozmiarów i typów wkładek topikowych. Niektóre konstrukcje obejmują zaawansowane rozwiązania, takie jak materiały odporne na działanie łuku elektrycznego, mechanizmy ułatwiające montaż oraz dodatkowe zabezpieczenia zwiększające bezpieczeństwo podczas konserwacji i wymiany.

Podstawy bezpiecznikowe do wysokonapięciowych wkładek topikowych są szeroko stosowane w energetyce, przemyśle oraz sektorze odnawialnych źródeł energii. Ich główne zalety to bezpieczny montaż, zwiększona niezawodność ochrony elektrycznej oraz ograniczenie złożoności prac konserwacyjnych. Zapewniając prawidłowe ustawienie i bezpieczną pracę wkładek topikowych, podstawy te przyczyniają się do wydłużenia żywotności urządzeń wysokiego napięcia, ograniczenia przestojów oraz zapewnienia efektywnej pracy krytycznych systemów elektroenergetycznych.
