Ograniczniki przepięć PV

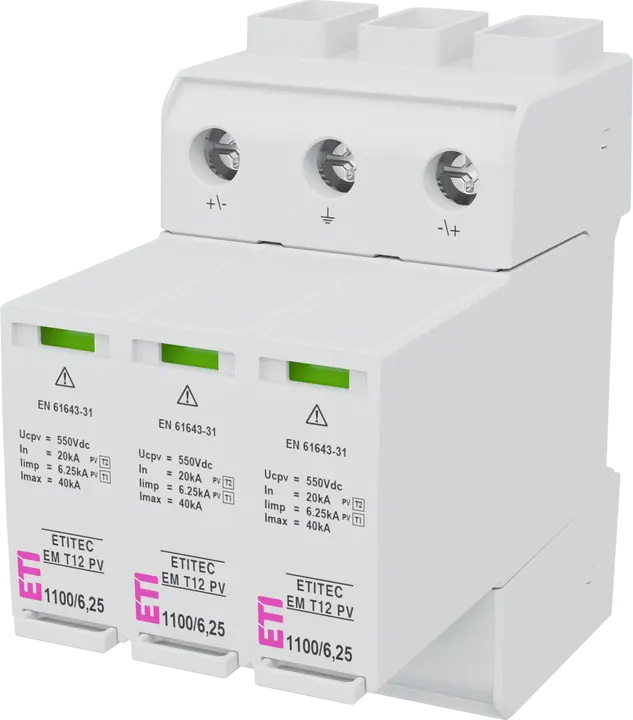

Seria ta została zaprojektowana do ochrony przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi i jest przeznaczona do stosowania w systemach PV. Charakteryzuje się topologią obwodu składającą się z trzech stopni warystorowych, z których każdy jest chroniony przez urządzenie odłączenia termicznego.

Seria ta została zaprojektowana do ochrony przed pośrednimi wyładowaniami atmosferycznymi w systemach PV. Topologia obwodu składa się z dwóch lub trzech stopni warystorowych, z których każdy jest chroniony przez urządzenie odłączenia termicznego.

Seria urządzeń ochrony przeciwprzepięciowej została opracowana do ochrony przed bezpośrednimi i pośrednimi wyładowaniami oraz jest przeznaczona do nowej generacji falowników PV o napięciu wyjściowym 800 V AC (napięcie międzyprzewodowe).

• Najważniejsze cechy:
  • SPD Typu 1 i Typu 2.
  • Uc do 950 V.
  • Zdolność odprowadzania prądu – Iimp 12,5 kA oraz Imax do 50 kA.
  • Konstrukcja wtykowa.
  • Zabezpieczenie termiczne.
  • Optyczna sygnalizacja uszkodzenia urządzenia (zielony – OK, czerwony – uszkodzenie).
  • Sygnalizacja zdalna (tylko wersja RC).
  • Zgodność: IEC 61643-11:2011, EN 61643-11:2012+A11:2018.
• Parametry udarowe: Iimp wynosi 12,5 kA, a Imax do 50 kA.
• Modele: ETITEC M T12 950/12,5 4Y oraz ETITEC M T12 950/12,5 4Y RC.
• Wymiary i opakowanie: Szerokość 72 mm i maksymalna wysokość 86 mm.

Seria urządzeń ochrony przeciwprzepięciowej została opracowana do ochrony przed pośrednimi wyładowaniami i jest przeznaczona do nowej generacji falowników PV o napięciu wyjściowym 800 V AC (napięcie międzyprzewodowe).

• Najważniejsze cechy:
  • SPD Typu 2.
  • Uc do 950 V.
  • Zdolność odprowadzania prądu – Imax do 40 kA.
  • Konstrukcja wtykowa.
  • Zabezpieczenie termiczne.
  • Optyczna sygnalizacja uszkodzenia urządzenia (zielony – OK, czerwony – uszkodzenie).
  • Sygnalizacja zdalna (tylko wersja RC).
  • Zgodność: IEC 61643-11:2011, EN 61643-11:2012+A11:2018.
• Parametry udarowe: Imax do 40 kA.
• Modele: ETITEC M T2 950/20 4Y oraz ETITEC M T2 950/20 4Y RC.
• Wymiary i opakowanie: Szerokość 72 mm i maksymalna wysokość 86 mm.

Seria ta chroni nową generację sieciowych falowników PV o napięciu wyjściowym 800 V (napięcie międzyprzewodowe). Topologia obwodu składa się z trzech lub czterech równolegle połączonych modułów warystorowych, przy czym każdy biegun wyposażony jest we wskaźnik wizualny.

• Najważniejsze cechy:
  • Ogranicznik przepięć AC Typu 2.
  • Znamionowy prąd wyładowczy (In): 20 kA.
  • Maksymalny prąd wyładowczy (Imax): 40 kA.
  • Wtykowy moduł dla każdej fazy.
  • Opcja sygnalizacji zdalnej.
  • Zgodność: IEC 61643-11 i EN 61643-11, UL1449 wyd. 4.
• Parametry udarowe: Znamionowy prąd wyładowczy (In) wynosi 20 kA, a maksymalny prąd wyładowczy (Imax) wynosi 40 kA.
• Modele: ETITEC V T2 690/20 3+0 RC oraz ETITEC V T2 690/20 4+0 RC.
• Wymiary i opakowanie: Szerokość 72 mm i wysokość 90 mm.
