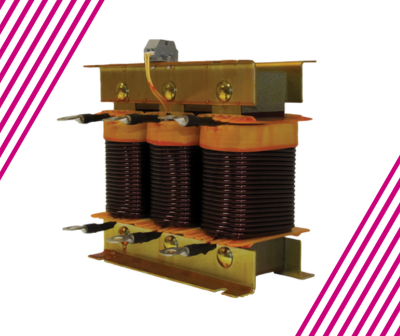

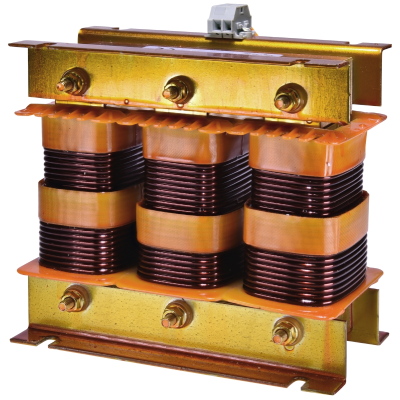

Dławiki filtracyjne

• Rdzeń z blach magnetycznych o niskich stratach: Wykonany z blach magnetycznych o niskich stratach, zapewniających wysoką sprawność i minimalne straty energii.
• Izolacja klasy F: Wykonane z miedzianych przewodów w klasie izolacji F (155°C), zapewniających wysoką odporność cieplną.
• Przekaźnik zabezpieczenia termicznego: Wyposażone w przekaźnik zabezpieczenia termicznego zapobiegający przegrzaniu.
• Konstrukcja wentylacyjna: Uzwojenia są oddzielone, aby poprawić wentylację i odprowadzanie ciepła.
• Standardowe współczynniki dławienia: Dostępne ze współczynnikami dławienia 7% i 14%, o częstotliwościach rezonansowych 189 Hz i 134 Hz dla sieci 50 Hz.
• Zgodność z normami: Filtry spełniają wymagania norm IEC 60289 oraz IEC 076.
• Zdolność przeciążeniowa: Zaprojektowane z dopuszczalną zdolnością przeciążeniową 1,07 × In (prąd).
• Liniowość indukcyjności: Liniowość indukcyjności wynosi 1,60 × In.
• Wytrzymałość probiercza: Filtry posiadają wytrzymałość probierczą 4 kV.
• Stopień ochrony: Filtry posiadają stopień ochrony IP00.

• Tolerancja „L”: 3%.
• Izolacja cieplna: Filtry zostały zaprojektowane z izolacją cieplną zapewniającą odporność na wysokie temperatury.
• Temperatura otoczenia: Przystosowane do pracy w temperaturze otoczenia 45°C.
• Klasa temperaturowa: Klasa cieplna F (155°C).
• Maksymalna temperatura uzwojenia: Maksymalna temperatura uzwojenia nie powinna przekraczać 90°C.
• Współczynniki dławienia: Dostępne w wersjach 7% i 14%.
• Częstotliwości rezonansowe: 189 Hz dla dławienia 7% oraz 134 Hz dla dławienia 14% w sieci 50 Hz.
• Materiał przewodnika: Dostępne z przewodnikami miedzianymi (Cu) i aluminiowymi (Al).
• Kompatybilność z kondensatorami: Przeznaczone do stosowania z kondensatorami LPC.

Seria HFL obejmuje różne modele o różnych mocach biernych i materiałach przewodników:

• HFL 7/x Cu: Filtry z przewodnikami miedzianymi o współczynniku dławienia 7%.
  • Dostępne w zakresie od 5 kVAr do 100 kVAr.
• HFL 14/x Cu: Filtry z przewodnikami miedzianymi o współczynniku dławienia 14%.
  • Dostępne w zakresie od 5 kVAr do 50 kVAr.
• HFL 7/x Al: Filtry z przewodnikami aluminiowymi o współczynniku dławienia 7%.
  • Dostępne w zakresie od 20 kVAr do 50 kVAr.
• HFL 14/x Al: Filtry z przewodnikami aluminiowymi o współczynniku dławienia 14%.
  • Dostępne w zakresie od 20 kVAr do 50 kVAr.

Uwaga: Litera „x” w oznaczeniu typu produktu oznacza moc bierną filtra wyrażoną w kVAr.

Dobór odpowiedniego filtra zależy od kilku czynników, takich jak rodzaj obciążenia, poziom zniekształceń harmonicznych oraz wymagany poziom kompensacji. Tabele zawarte w materiałach źródłowych mogą służyć jako pomoc przy wyborze odpowiedniego filtra.

• Filtry o dławieniu 7% są zazwyczaj stosowane w sieciach o dużym udziale 5. harmonicznej i wyższych.
• Filtry o dławieniu 14% są odpowiednie do sieci o dużym udziale 3. harmonicznej.

• Filtry należy instalować szeregowo z kondensatorami w celu utworzenia obwodu strojonego.
• Należy zapewnić odpowiednią wentylację wokół filtrów, aby zapobiec przegrzaniu.
• W celu prawidłowego montażu należy korzystać z rysunków wymiarów mechanicznych.
