Seria produktów ETI
Te uniwersalne komponenty są kompatybilne z całą gamą ETICONNECT i zapewniają niezbędne funkcje w każdej listwie zaciskowej.
Wsporniki końcowe
Wsporniki końcowe służą do pewnego mocowania złączek na szynach DIN TH35, zapobiegając ich przesuwaniu lub odłączeniu:
- ES-BTO (typ sprężynowy): Wspornik montowany bezpośrednio na szynie bez użycia śrub. Idealny do szybkiego montażu lub w przypadku szyn z wystającymi łbami śrub mocujących.
- ES-BT/3 (typ śrubowy): Dla maksymalnej stabilności wspornik mocowany jest do szyny TH35 za pomocą śruby.
Oznaczanie i identyfikacja
Czytelne i trwałe oznaczenia ułatwiają identyfikację, diagnostykę oraz prace serwisowe:
- Oznaczniki (seria ES-NU0851): Oznaczniki o wymiarach 8 × 5,1 mm przeznaczone są do wszystkich typów złączek o przekrojach od 2,5 mm² do 240 mm². Wykonane są z białego poliwęglanu z czarnym nadrukiem i dostępne zarówno w wersji niezadrukowanej, jak i z szerokim wyborem gotowych oznaczeń (L1, L2, L3, N, PE itd.).
- Uchwyty do indywidualnych oznaczeń: Do własnych opisów przeznaczone są uchwyty ES-PTM (40 × 16,5 mm) oraz ES-PTMS (40 × 7 mm). Współpracują one z pustymi oznacznikami ES-TAP1640AW i ES-TAP407AW, które można zadrukować za pomocą drukarki SmartPrint.
Osłony ochronne
Przezroczyste osłony z PVC chronią listwę zaciskową przed przypadkowym dotykiem, kurzem oraz ingerencją osób nieupoważnionych:
- Seria ES-PZM: Dostarczana w odcinkach o długości 2 m, montowana na wspornikach z poliamidu pasujących do standardowych szyn DIN.
- ES-PZM.4: Do złączek o całkowitym wymiarze do około 58 mm.
- ES-PZM.6: Do złączek o całkowitym wymiarze powyżej 58 mm.
Szeroki wybór akcesoriów umożliwia dostosowanie oraz rozszerzenie funkcjonalności złączek śrubowych ESC.
Płytki końcowe i przegrody

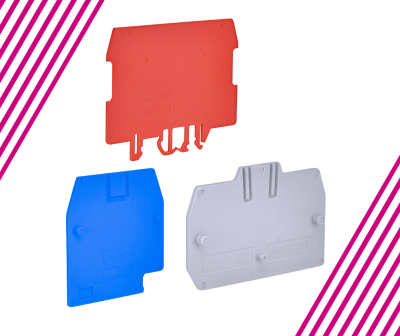

- Płytki końcowe (seria ESC-PT): Każda listwa zaciskowa wymaga izolacyjnej płytki końcowej po otwartej stronie. Płytki mają taki sam profil jak odpowiadające im złączki i mogą być wykorzystywane do rozdzielania obwodów lub zwiększania odległości izolacyjnych. Są dostępne dla większości złączek serii ESC. Modele wysokoprądowe ESC-GPA (70–240 mm²) mają całkowicie zamkniętą konstrukcję i nie wymagają płytek końcowych.
- Przegrody (seria ESC-DFU): Czerwone przegrody z poliamidu służą do wizualnego oddzielania obwodów oraz zwiększania odległości izolacyjnych pomiędzy złączkami lub listwami mostkującymi.
- Przegrody izolacyjne do mostków (seria ESC-DFM): Zapewniają wymaganą odległość izolacyjną pomiędzy sąsiednimi mostkami poprzecznymi, zapobiegając przeskokom elektrycznym.
Mostki poprzeczne i listwy mostkujące
- System „Easy Bridge” (serie PTC/PTP): Bezśrubowy system mostków zatrzaskowych umożliwia szybkie i bezpieczne wykonywanie połączeń. Mostki montowane są w podwójnym gnieździe, co pozwala wykonywać połączenia poprzeczne i przesunięte. Po zamontowaniu zapewniają stopień ochrony IPXXB.
- Seria PTC: Mostki bez izolacji, dostępne w wersjach 2- i 10-biegunowych. Zalecane do stosowania z osłoną ochronną w kształcie litery U (ESC-PRP).
- Seria PTP: Mostki izolowane (czerwone lub niebieskie), dostępne w wersjach 2-, 3- i 10-biegunowych.

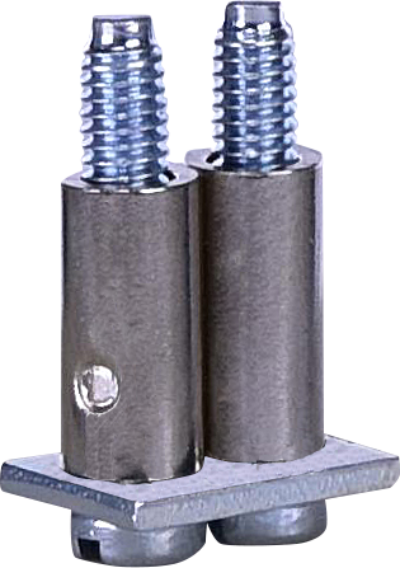

- Stałe mostki poprzeczne (ESC-POF): Zapewniają trwałe połączenie dwóch sąsiednich złączek za pomocą płytki, dwóch śrub i dwóch tulei.
- Listwy mostkujące (ESC-PMP): Stosowane wraz ze śrubami i tulejami ESC-CPM, umożliwiają łączenie wielu złączek. Dostępne dla modeli 16 mm² i 35 mm².
Akcesoria specjalne
- Do złączek pomiarowych ESC-SCB:
- Izolowane gniazda (ESC-PSD): Czerwone gniazda przykręcane do korpusu złączki, zapewniające bezpieczny punkt podłączenia sond pomiarowych.
- Płytki zwarciowe (ESC-SCB.6/PO): Dostępne w wersjach 2- i 4-biegunowych. Umożliwiają wykonywanie specjalnych połączeń poprzecznych oraz jednoczesne uziemienie przekładników prądowych.
- Do złączek bezpiecznikowych ESC-SFR:
- Wskaźniki LED (ESC-LED): Przeznaczone do modeli ESC-SFR.4, sygnalizują przepalenie bezpiecznika. Odpowiednie do obwodów AC i DC.
- Elementy przewodzące: Mosiężny cylinder przewodzący (ESC-CO/05) może zastąpić wkładkę bezpiecznikową, pełniąc funkcję rozłącznika. Dostępny jest również wkład z uchwytem na diodę (ESC-SFR/3A).
Akcesoria do serii ESH zostały zaprojektowane z myślą o szybkim i beznarzędziowym systemie podłączania Push-In:
- Płytki końcowe (seria ESH-EFC/PT): Izolacyjne płytki końcowe dostępne dla wszystkich modeli, w tym złączek przelotowych, wieloprzewodowych i wielopoziomowych, w kolorze szarym i niebieskim.
- Mostki poprzeczne (seria ESH-EFB): System Easy Bridge dla złączek Push-In wykorzystuje 10-biegunowe mostki izolowane w kolorze czerwonym lub niebieskim.
- Mostki można łatwo przycinać do wymaganej długości, aby połączyć dowolną liczbę sąsiednich złączek.
- Montowane są w podwójnym gnieździe i nie wymagają dodatkowej ochrony izolacyjnej. Dostępne dla różnych przekrojów złączek (np. ESH-EFB.1, ESH-EFB.2, ESH-EFB.4, ESH-EFB.6).
Seria ESP jest wspierana przez szeroki wybór akcesoriów umożliwiających tworzenie wszechstronnych i odpornych na drgania konfiguracji:
- Płytki końcowe (seria ESP-HMT): Dedykowane płytki końcowe są dostępne dla każdego typu i przekroju złączek sprężynowych, w tym przelotowych, ochronnych PE, wielopoziomowych oraz rozdziału potencjału.
- Przegrody:
- ESP-DFH: Czerwone przegrody z poliamidu stosowane do wizualnego rozdzielania grup złączek lub zwiększania odległości izolacyjnych.
- ESP-DFM/500: Specjalna czerwona przegroda izolacyjna zapewniająca wymaganą odległość izolacyjną pomiędzy sąsiednimi mostkami poprzecznymi.
- Mostki poprzeczne (serie ESP-PTC/PTP): Złączki sprężynowe również wykorzystują bezśrubowy system Easy Bridge. Mostki umożliwiają wykonywanie połączeń poprzecznych i przesuniętych oraz po zamontowaniu zapewniają stopień ochrony IPXXB. Dostępne są w wersji nieizolowanej (PTC) lub izolowanej w kolorze czerwonym i niebieskim (PTP).
- Akcesoria do złączek rozdziału potencjału (ESP-HMR): Złączki rozdziału potencjału są przeznaczone do łączenia ze standardowymi złączkami przelotowymi ESP-HMM za pomocą mostków PTC. Uwaga: Aby połączyć mostek ze złączką rozdziału potencjału, należy usunąć drugi pin mostka.
- Specjalne oznaczniki: Najmniejsze złączki sprężynowe 1,5 mm² (ESP-HMM.1, ESP-HTE.1) wymagają specjalnych listew oznaczeniowych ESP-SHZ i ESP-SH004S, ponieważ nie są kompatybilne ze standardowymi oznacznikami ES-NU.
