Akcesoria do RCBO

Wprowadzenie

Seria produktów ETI

Akcesoria te rozszerzają funkcjonalność wyłączników RCBO oraz zwiększają możliwości monitorowania instalacji:

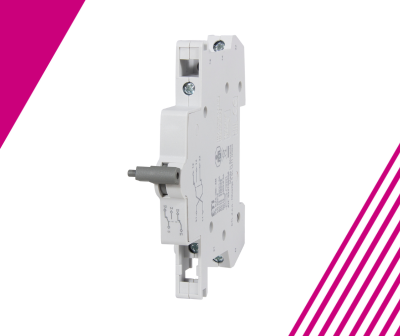

1. Styk pomocniczy PS KZS-2M/4M

Podstawową funkcją styku pomocniczego/sygnalizacyjnego jest zdalna sygnalizacja stanu wyłącznika RCBO (np. zadziałania lub załączenia). Rozwiązanie to umożliwia zdalne monitorowanie instalacji elektrycznej oraz integrację z systemami zarządzania budynkiem (BMS).

• Styk pomocniczy został zaprojektowany specjalnie do współpracy z wyłącznikami RCBO serii KZS-2M i KZS-4M.
• Służy do zdalnej sygnalizacji stanu wyłącznika RCBO i jest montowany z prawej strony urządzenia.
• PS KZS-2M/4M może zostać dołożony również po zakończeniu montażu wyłącznika.
• Szerokość modułowa styku pomocniczego wynosi 0,5 modułu (9 mm).
• Podczas montażu wyłącznik RCBO musi być wyłączony.
• Styk pomocniczy jest kompatybilny z wyłącznikami RCBO wyprodukowanymi po 01.10.2018 r. Data produkcji znajduje się na spodzie urządzenia lub nad przyciskiem TEST i musi być większa niż 18401.
• Zaciski są zabezpieczone przed przypadkowym dotykiem.
• Dane techniczne:
  • Napięcie znamionowe: 230 V AC/DC, 110 V DC
  • Częstotliwość znamionowa: 50/60 Hz, DC
  • Stopień ochrony: IP20 (IP40)
  • Przekrój przewodów: 1,5 mm²
  • Śruba zacisku: M3 PH1
  • Maksymalny moment dokręcania: 0,5 Nm
  • Temperatura pracy: od -25°C do +40°C
  • Temperatura przechowywania: od -40°C do +70°C
  • Styki: 1 × NC (normalnie zamknięty), 1 × NC/NO (normalnie zamknięty / normalnie otwarty)
  • Pozycja montażowa: dowolna
• Norma: EN 62019
• Znaczenie styków pomocniczych:
  • NO (normalnie otwarty): styk zamyka się podczas zadziałania.
  • NC (normalnie zamknięty): styk otwiera się podczas zadziałania.
• 1 – styk, 0 – brak styku.
• Kompatybilność (zgodnie z tabelą na stronie 64):
  • KZS-2M: kompatybilny
  • KZS-4M 3P: kompatybilny
  • KZS-4M 3P+N: kompatybilny
  • KZS-1M, KZS-1M FN, KZS-2M 2P, KZS-4M 2P oraz AFDD: niekompatybilny

Akcesoria te stanowią praktyczne rozszerzenie funkcjonalności wyłączników różnicowonadprądowych serii ASTI KZS, umożliwiając zdalny monitoring oraz integrację z bardziej zaawansowanymi instalacjami elektrycznymi, zwiększając bezpieczeństwo i kontrolę nad systemem.
