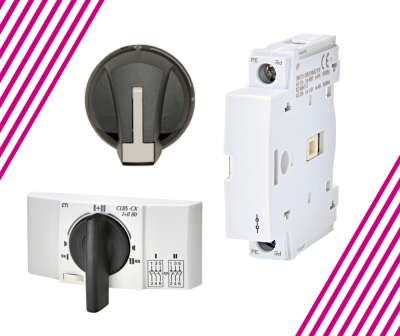

Akcesoria do CLBS

Szeroka gama akcesoriów umożliwia rozszerzenie funkcjonalności oraz wykonanie indywidualnych konfiguracji dostosowanych do wymagań konkretnych zastosowań, poprawiając wydajność, bezpieczeństwo i wygodę użytkowania.

• Dźwignie:

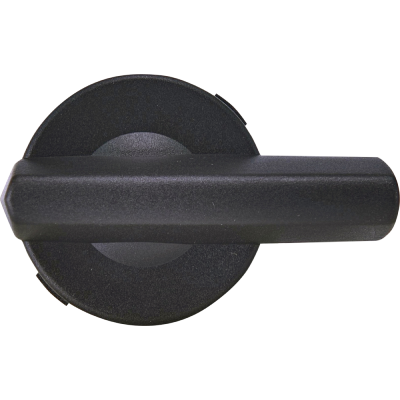

  • Dźwignie bezpośrednie: Dostępne do bezpośredniej obsługi w kolorze czarnym (np. CLBS-DH80/B, CLBS-DH125/B) oraz czerwonym (np. CLBS-DH80/YR).
  • Dźwignie zewnętrzne z blokadą drzwi IP65: Przeznaczone do obsługi od frontu oraz z prawej strony. Dostępne w kolorze szarym (np. CLBS-EH80/G, CLBS-EH125/G, CLBS-EH125/01G) oraz czerwonym (np. CLBS-EH80/YR, CLBS-EH125/YR, CLBS-EH125/01YR).
  • Typy dźwigni są określone przez oznaczenie typu i skróty kolorów.

• Bieguny:
  • Dodatkowy biegun (4. biegun – seria CLBS-4P): Przekształca 3-biegunowy CLBS w 4-biegunowy rozłącznik obciążeniowy lub 3-biegunowy przełącznik CLBS w 4-biegunowy przełącznik. Dostępny dla modeli od 16 A do 125 A.
  • Stały biegun neutralny (seria CLBS-N): Biegun stały, który nie może być przełączany. Dostępny dla zakresów 16–40 A, 63–80 A oraz 100–125 A.
  • Biegun ochronny PE (seria CLBS-PE): Również biegun stały, który nie może być przełączany. Dostępny dla zakresów 16–40 A, 63–80 A oraz 100–125 A.

• Styki pomocnicze (CLBS-PS11):
  • Obejmują styki NO+NC z funkcją wcześniejszego rozłączania oraz sygnalizacji położeń 0 i 1. Umożliwiają wcześniejsze przełączanie przed stykami głównymi i mogą być montowane po lewej lub prawej stronie urządzenia.

• Zestawy przełączników:
  • Typ I-0-II (seria CLBS-CK): Zawiera dźwignię bezpośrednią. Dwa korpusy CLBS należy zamówić oddzielnie. Dostępny jako CLBS-CK80 (dla 16–80 A) oraz CLBS-CK125 (dla 100–125 A).
  • Typ I-I+II-II (seria CLBS-CKI+II): Zawiera dźwignię bezpośrednią. Również wymaga oddzielnego zamówienia dwóch korpusów CLBS. Dostępny jako CLBS-CKI+II80 (dla 16–80 A) oraz CLBS-CKI+II125 (dla 100–125 A).

• Wałki:
  • Do dźwigni zewnętrznych z blokadą drzwi do obsługi od frontu i z prawej strony: Dostępne w długościach 200 mm (CLBS-S200), 320 mm (CLBS-S320) oraz 400 mm (CLBS-S400/01). Przeznaczone do zewnętrznej obsługi rozłączników 3- i 4-biegunowych od frontu i z boku, lecz nie do stosowania z zestawami przełączników i dźwigniami.
  • Do dźwigni zewnętrznej z blokadą drzwi do obsługi od frontu w przełącznikach źródeł zasilania: Dostępne w długościach 200 mm (CLBSV-S200) oraz 320 mm (CLBSV-S320), wyłącznie do obsługi od frontu.

• Zestaw do montażu na drzwiach (seria CLBS-DMK):
  • Umożliwia bezpośredni montaż rozłącznika na drzwiach rozdzielnicy lub po lewej albo prawej stronie panelu. Zaciski przyłączeniowe pozostają dostępne, a montaż dźwigni zewnętrznej jest szybki i łatwy. Zestaw nie jest kompatybilny z dźwigniami CLBS-EH125/01. Dostępny dla zakresów 16–80 A (CLBS-DMK80) oraz 100–125 A (CLBS-DMK125).

• Osłony zacisków (seria CLBS-TS):
  • Zapewniają ochronę od góry i od dołu przed przypadkowym dotknięciem zacisków lub elementów przyłączeniowych. Każda osłona posiada otwór do wprowadzenia sondy pomiaru temperatury. Jeden numer katalogowy obejmuje 2 sztuki (jedną do górnych i jedną do dolnych zacisków). Dostępne dla konfiguracji 1P i 3P w zakresach 16–40 A, 63–80 A oraz 100–125 A.

• Prowadnica wałka (seria CLBS-GC):
  • Przeznaczona do wprowadzenia przedłużenia wałka do dźwigni zewnętrznej. Umożliwia współpracę dźwigni z przedłużeniem wałka nawet przy niewspółosiowości do 15 mm. Jest wymagana dla długości wałków przekraczających 320 mm.
