ETITEC A Ograniczniki przepięć do linii napowietrznych

Seria ETITEC A została zaprojektowana do ochrony urządzeń oraz instalacji elektrycznych pracujących w sieciach niskiego napięcia przed skutkami przepięć wywołanych wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi. Ograniczniki przeznaczone są przede wszystkim do montażu na liniach napowietrznych i kablowych nn, a także do ochrony uzwojeń wtórnych transformatorów SN/nn. Dzięki zastosowaniu technologii warystorowej ZnO, ograniczniki ETITEC A charakteryzują się bardzo szybkim czasem reakcji oraz niskim poziomem ochrony napięciowej. Szczelna obudowa odporna na promieniowanie UV i trudne warunki atmosferyczne umożliwia bezpieczną eksploatację zarówno wewnątrz, jak i na zewnątrz obiektów.

Najważniejsze cechy serii ETITEC A

• Beziskiernikowa technologia warystorowa ZnO.
• Szczelna obudowa odporna na promieniowanie UV i warunki atmosferyczne.
• Możliwość montażu pionowego lub poziomego.
• Przystosowanie do pracy w sieciach TN.
• Praca w temperaturach od -40°C do +80°C.
• Możliwość stosowania wewnątrz i na zewnątrz obiektów.

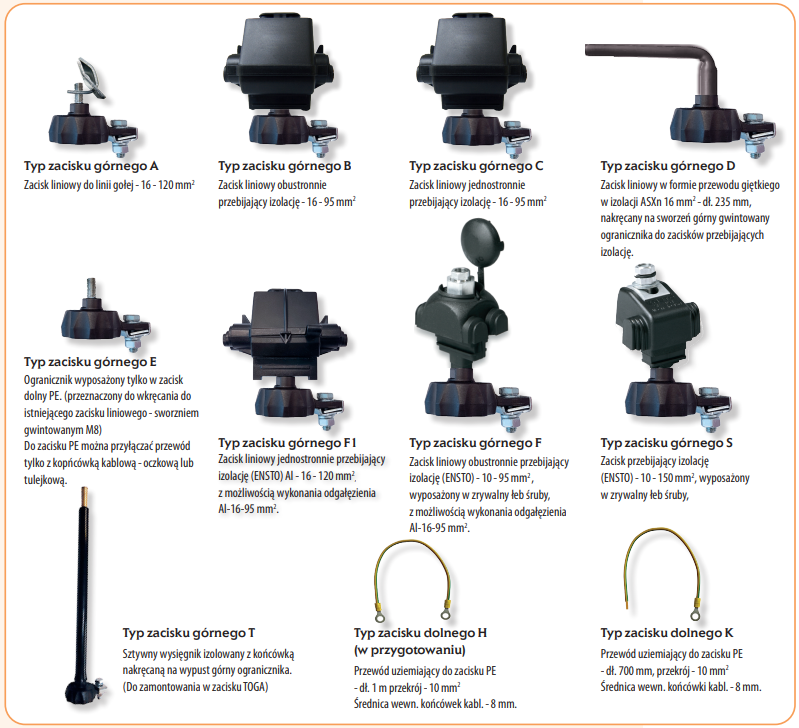

• Szeroki wybór zacisków do linii gołych i izolowanych.

Wersje oznaczone symbolem -NO wyposażone są w odłącznik termiczny oraz optyczną sygnalizację uszkodzenia. Po przeciążeniu ogranicznika specjalna płytka sygnalizacyjna wskazuje konieczność wymiany urządzenia.

Zalety serii ETITEC A

• Bardzo szybkie działanie warystora ZnO.
• Niski poziom ochrony napięciowej Up.
• Możliwość wymiany modułu ogranicznika bez demontażu zacisków przewodów.
• Odporność na korozję wszystkich elementów metalowych.
• Szybki montaż na liniach napowietrznych.
• Dostępność wielu typów zacisków dla różnych konfiguracji sieci.

Parametry techniczne serii ETITEC A

• Typ SPD: Typ 2, ograniczający napięcie, beziskiernikowy.
• Napięcie znamionowe sieci: 230/400 V AC, 50 Hz.
• Napięcie pracy ciągłej Uc: 280 V, 440 V, 500 V lub 660 V AC.
• Znamionowy prąd wyładowczy In: 5 kA lub 10 kA (8/20 μs).
• Maksymalny prąd wyładowczy Imax: do 50 kA (8/20 μs).
• Poziom ochrony Up: od ≤900 V do ≤2050 V w zależności od wykonania.
• Wytrzymałość zwarciowa: 4 kA.
• Prąd upływu Ic: poniżej 20 μA.
