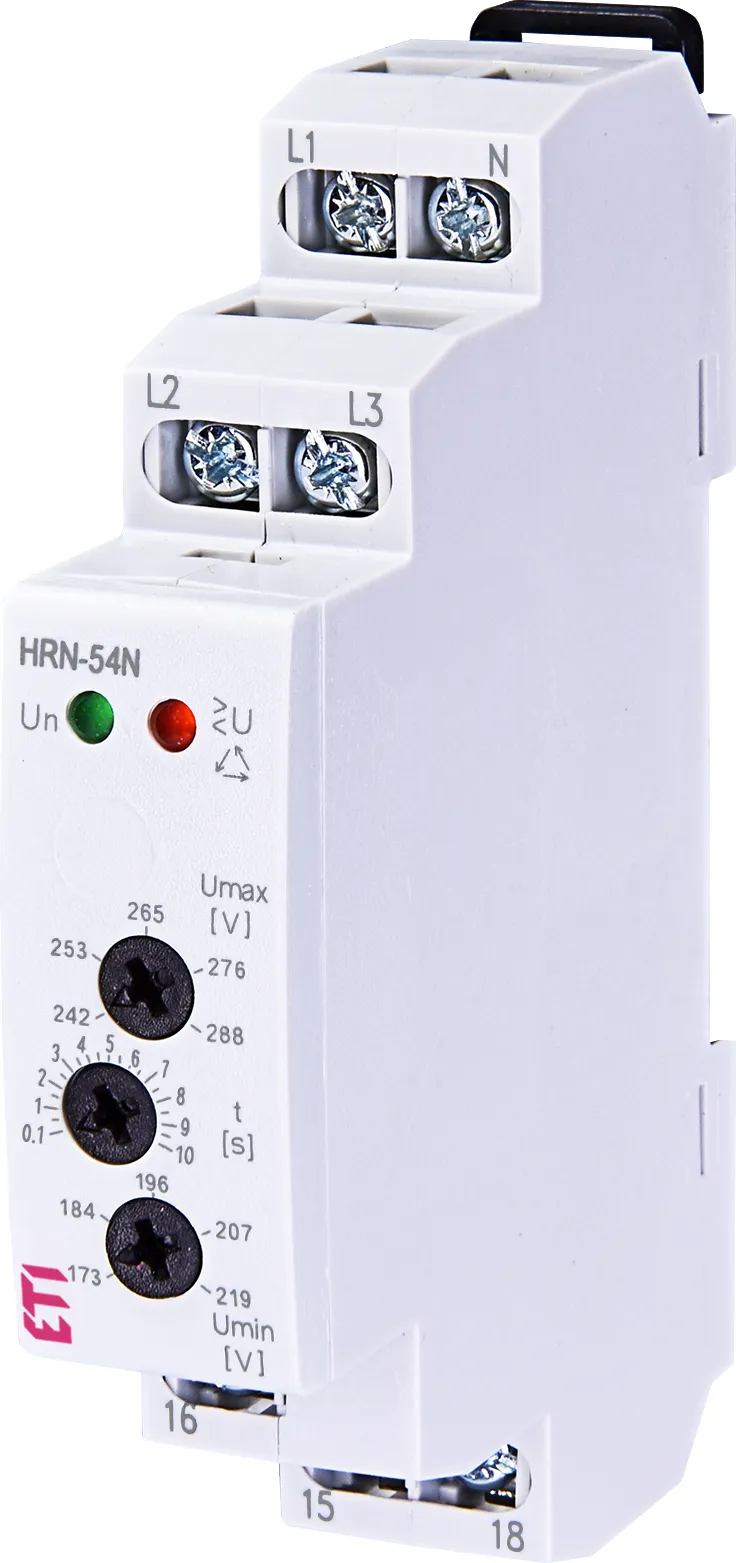

HRN-54N Przekaźnik

Numer katalogowy:: 002471412
Funkcja:: Przekaźniki monitorujące i sterujące
Zastosowanie:: Służy do kontroli kolejności faz, zaniku faz oraz zaniku przewodu neutralnego w sieciach trójfazowych 3×400 V, chroniąc urządzenia przed pracą przy nieprawidłowym zasilaniu.
Typ sterowania:: Kolejność faz, Zanik fazy i przewodu neutralnego
Napięcie zasilania:: 400 V
Rodzaj napięcia:: AC
Maksymalny prąd styku:: 8 A
Prąd znamionowy:: 8 A
Moc znamionowa AC1 (VA):: 2 000 VA
Ilość styków CO:: 1
Liczba styków NC:: 1
Ilość styków zwiernych NO:: 1
Przekrój zacisku:: 0.5-2.5 mm²
Sposób montażu:: Szyna DIN
Stopień ochrony IP:: IP40, IP10
Rodzaj styków:: 1xCO
Liczba styków:: 1

Akcesoria

Produkt

Waga netto: 0,07 kg
Szerokość: 17,5 mm
Wysokość: 91,3 mm
Głębokość: 64,26 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838895423935
Waga opakowania podstawowego: 0,074 kg
Wysokość opakowania podstawowego: 70 mm
Szerokość opakowania podstawowego: 97 mm
Głębokość opakowania podstawowego: 25 mm
Objętość opakowania podstawowego: 0,17 dm³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 10 pcs
Kod EAN opakowania transportowego: 3838895423942
Waga opakowania transportowego: 0,74 kg
Wysokość opakowania transportowego: 102 mm
Szerokość opakowania transportowego: 284 mm
Głębokość opakowania transportowego: 75 mm
Objętość opakowania transportowego: 2,173 dm³
Ilość na palecie: 4 600 pcs
Kod taryfy celnej: 85364900

Single-phase under voltage possible: ✓
Phase failure detection: ✓
Width: 18 mm
Three-phase under voltage possible: ✓
Single-phase hysteresis possible: ✓
Max. permitted delay-on energization time: 10 s
Min. adjustable delay-on energization time: 0,1 s
Voltage type (operating voltage): AC
Max. permitted off-delay time: 10 s
Phase sequence monitoring: ✓
Voltage type (supply voltage): AC
Min. adjustable off-delay time: 0,1 s
Function under voltage detection: ✓
Three-phase over voltage possible: ✓
Type of voltage measuring range: AC
Phase imbalance monitoring: ✓
Rated switch current: 8 A
Single-phase over voltage possible: ✓
Function over voltage detection: ✓
Depth: 64 mm
Three-phase hysteresis possible: ✓
Type of electric connection: Screw connection
Number of contacts as change-over contact: 1
Height: 90 mm
Operating voltage AC 50 Hz(Min): 230 V
Voltage measuring range(Min): 300 V
Operating voltage AC 60 Hz(Min): 230 V
Supply voltage AC 60 Hz(Min): 230 V
Voltage measuring range 2(Min): 173 V
Voltage measuring range 1(Min): 242 V
Supply voltage AC 50 Hz(Min): 230 V
Voltage measuring range 1(Max): 288 V
Supply voltage AC 50 Hz(Max): 400 V
Voltage measuring range(Max): 500 V
Operating voltage AC 60 Hz(Max): 230 V
Operating voltage AC 50 Hz(Max): 230 V
Voltage measuring range 2(Max): 219 V
Supply voltage AC 60 Hz(Max): 400 V

Klasyfikacja ETIM – wersja 9.0
