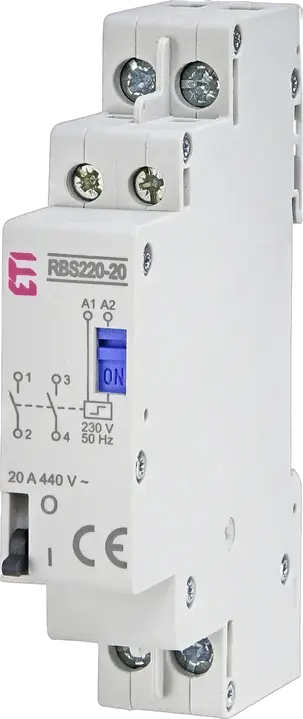

Łącznik RBS220-20-230V AC 002464103

Specyfikacje

Numer katalogowy:
002464103
Opis:
RBS220-20-230V AC
Nazwa klasy:
Łącznik
Max. back-up fuse for short circuit protection:
20 A gL
Normy:
IEC/EN 60669-2-2
Temperatura otoczenia (°C):
-25...+55
Straty mocy Pd (W):
3
Montaż:
Szyna TH35
Ilość biegunów:
2
Stopień ochrony IP:
IP20
Max. number of impulses per minute:
15
Szerokość (mm):
17,5
Prąd znamionowy (A):
20
Min. impulse duration at Uc (ms):
50
Max. impulse duration at Uc (ms):
1 hr
Min. impulse duration between two impulses (ms):
150
Moment dokręcenia (Nm):
1,2 (main circuit)/0,6 (control circuit)
Mechanical cycles:
100.000
Resistance to humidity:
95 % RH @ +55 °C
Electrical cycles:
10.000
Terminal screw:
M4 (main circuit)/M3 (control circuit)
Min. distance of open contacts (mm):
>3
Max. vibration resistance (g):
3
Max. shock resistance (g):
15
Distance between contacts and coil (mm):
>6
Temperatura przechowywania (°C):
-30...+80
Znamionowe napięcie robocze (V AC):
440
Liczba modułów:
2
Prąd termiczny Ith (A):
20
Pojemność zacisku (mm2):
1...10 (main circuit) / 1...4 (control circuit)
Znamionowe napięcie izolacji (V):
440
Funkcja:
Przełączniki impulsowe
Napięcie zasilania (V):
230
I (AC1) (A):
20
Rodzaj napięcia:
AC
Ilość styków zwiernych NO:
2
Częstotliwość znamionowa (Hz):
50/60
Wielkość:
2p, 1-module

Dokumenty

Produkt

Kod EAN produktu
3838400074904
Waga produktu
137  g
Taryfa celna
85364900
logis_net_width
18  mm
logis_net_height
90  mm
logis_net_depth
65  mm

Opakowanie podstawowe

Ilość
8
EAN
3838895639114
Waga
1.1  kg

Opakowanie transportowe

Ilość
96
EAN
3838895639121
Waga
13.5  kg
Ilość na palecie
4896
Klasyfikacja
EC000188
Nazwa klasy
Przekaźnik impulsowy
Stopień ochrony (IP) strony czołowej
IP20
Rodzaj napędu
50/60
Prąd znamionowy
20
Rozmiar
2p, 1-module
Liczba podstaw bezpiecznikowych NH
2
Przekrój przyłączanego przewodu wielożyłowego
1...10 (main circuit) / 1...4 (control circuit)
Szerokość
17,5
Rodzaj napięcia
AC
Liczba styków zwiernych
2
Znamionowy prąd obciążenia dla AC-1
20
Funkcja
Inne
Sposób montażu
Szyna DIN
Szerokość wyrażona liczbą modułów
1
Głębokość wbudowania
60mm
Napięcie sterowania 1
207…253V
Rodzaj napięcia sterowania 1
AC
Częstotliwość napięcia sterowania 1
50…60Hz
Znamionowy prąd załączania
20A
Zakres napięcia zasilającego
440…440V
Rodzaj napięcia zasilającego
AC
Możliwa obsługa ręczna
Tak
Klasyfikacja ETIM - wersja 7.0

Obrazy i schematy

Oprogramowanie i sterowniki

Oprogramowanie jest dostarczane w stanie, w jakim jest, bez żadnych gwarancji ani rękojmi. Autor nie jest zobowiązany do zapewnienia wsparcia, serwisu, poprawek ani uaktualnień programów lub sterowników darmowego oprogramowania.
002464103 Flush mounted enclosure Switch, RBS220-20-230V AC ETICON Modular contactors Bistable Switch RBS 2-pole, 1 module 20 A Automation, signaling and control devices Bistable switches and relays RBS220-20-230V A Function Bistable Switch RBS Rated current 20A Type AC Size 2p, 1-module Width 17,5mm Rated operation current Ie at AC1 20A Rated operation power at AC1 20kW Number of NC contacts 0 Number of poles 2 Category AC IP rating IP20 Mounting DIN rail Power dissipation 3W Catalogue Group Type RBS Ambient temperature -25...+55°C Rated Frequency 50Hz 60Hz Standards IEC EN 60669-2-2 Number of NO contacts 2 Voltage type AC Terminals 1...10 (main circuit) 1...4 (control circuit) Rated operational current Ie AC-1/AC-7? 20A Rated operational voltage AC 440V Rated AC control circuit voltage Uc 230VV Rated insulation voltage 440V Thermal current Ith 20A Number of modules 2 Supply voltage 230V Storage temperature -30...+80°C Tightening torque 1,2 (main circuit)Nm 0,6 (control circuit)Nm Terminal screw M4 (main circuit) M3 (control circuit) Mechanical cycles 100.000 Electrical cycles 10.000 Resistance to humidity 95 % RH @ +55 °C Max. shock resistance 15g Max. vibration resistance 3g Min. distance of open contacts >3mm Distance between contacts and coil >6mm Min. impulse duration at Uc 50ms Max. impulse duration at Uc 1 hr Min. impulse duration between two impulses 150ms Max. back-up fuse for short circuit protection 20 A gL Max. number of impulses per minute 15 Switch RBS220 Bistable Switch RBS 230V 20A AC 2p, 1-module
