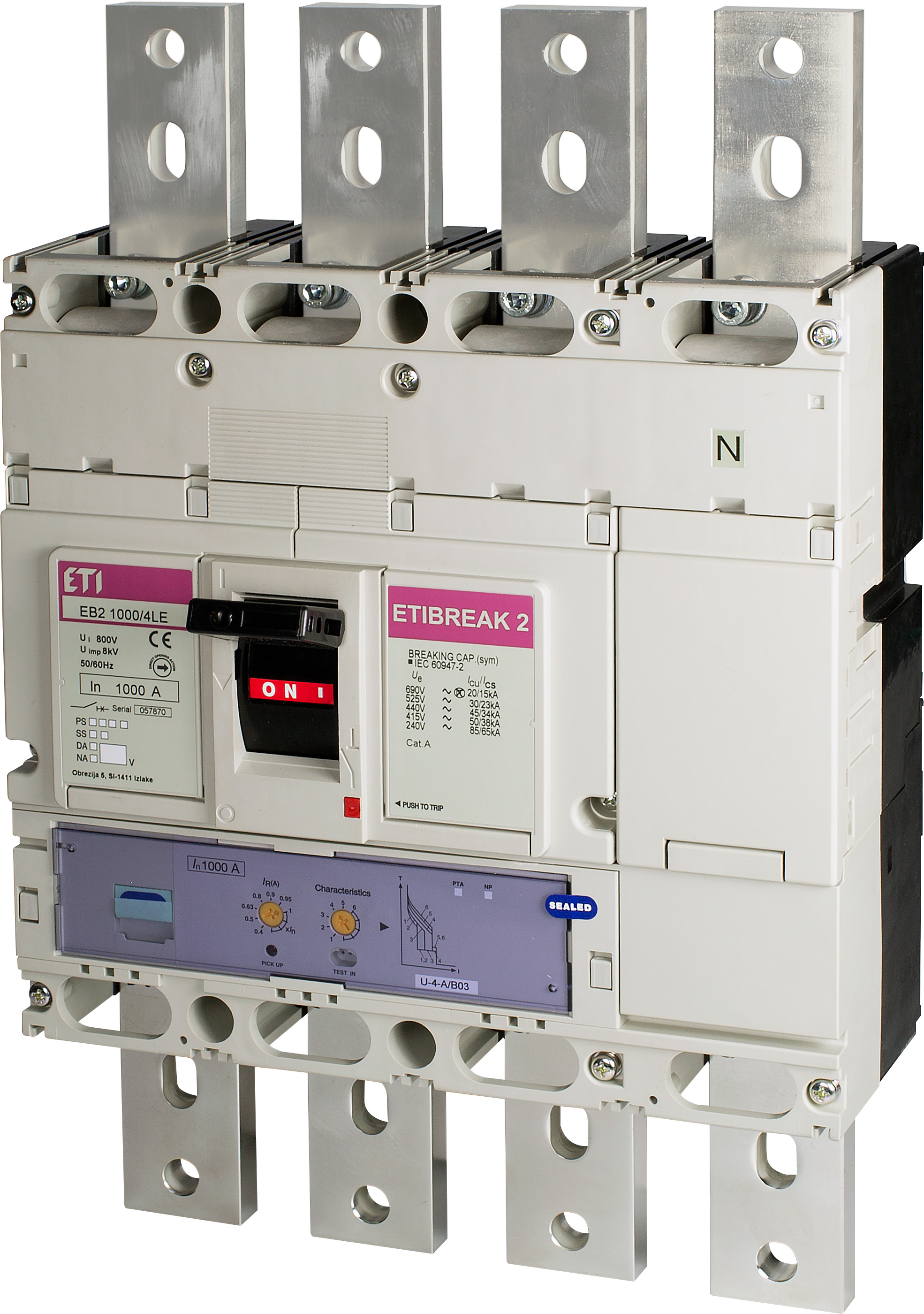

Wyłącznik mocy EB2 1000/4E 1000A 4p APGN 004672222
Specyfikacje
- Numer katalogowy:
- 004672222
- Opis:
- EB2 1000/4E 1000A 4p APGN
- Opis:
- Wyłącznik mocy
- Grupa katalogowa:
- EB2
- Prąd znamionowy (A):
- 1000
- Ilość biegunów:
- 4
- Typ podłączenia:
- przyłącza szynowe
- Napięcie znamionowe udarowe wytrzymywane Uimp (kV):
- 8
- Znamionowa zwarciowa zdolność wyłączania przy 415V Icu/Ics (kA):
- 70/50
- Znamionowe napięcie robocze (V AC):
- 690V
- Znamionowe napięcie pracy (V DC):
- n.a.
- Znamionowe napięcie izolacji (V):
- 800
- Nastawa termiczna:
- 0,4-1
- Nastawa magnetyczna:
- adjustable
- Regulowane lub stałe:
- regulowany
- Normy:
- 60947
Dokumenty
Dane logistyczne
Produkt
- Taryfa celna
- 85362090
- logis_net_width
- 280 mm
- logis_net_height
- 433 mm
- logis_net_depth
- 143 mm
Opakowanie transportowe
- Ilość
- 1
- EAN
- 3838895703952
- Waga
- 14.8 kg
- Ilość na palecie
- 54
Klasyfikacja ETIM
- Klasyfikacja
- EC000228
- Opis
- Wyłącznik do transformatorów, generatorów i zabezp. instalacji elektrycznej
- Znamionowy prąd ciągły Iu
- 1000A
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
- 70/50kA
- Zakres nastawy wyzwalacza przeciążeniowego
- 400…1000A
- Zakres nastawczy wyzwalacza zwarciowego zwłocznego
- 1000…8000A
- Zakres nastawy wyzwalacza zwarciowego
- 5600…10000A
- Zintegrowane zabezpieczenie przed zwarciem doziemnym
- Tak
- Rodzaj podłączenia styków głównych
- Połączenie śrubowe
- Budowa urządzenia
- Urządzenie mocowane na stałe
- Ze wskaźnikiem wyłączenia
- Tak
- Liczba biegunów
- 4
- Rodzaj elementu wykonawczego
- Przycisk wahadłowy
- Wbudowany napęd silnikowy
- Nie
- Opcjonalny napęd silnikowy
- Tak
- Stopień ochrony (IP)
- IP20
