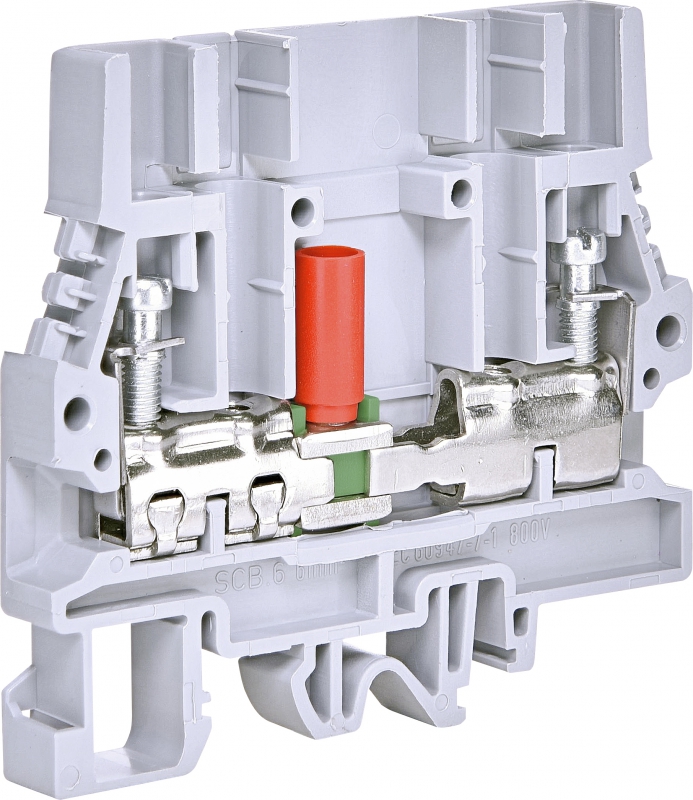

Złączka ESC-SCB.6 003903220
Specyfikacje
- Numer katalogowy:
- 003903220
- Opis:
- ESC-SCB.6
- Opis:
- Złączka
- Montaż:
- Szyna montażowa DIN TH-35 mm
- Napięcie znamionowe (V):
- 800
- Typ:
- Złączka śrubowa wielopolowa ES
- Napięcie znamionowe udarowe wytrzymywane Uimp (kV):
- 6 kV
- Kolor:
- Szary
- Znamionowy przekrój poprzeczny:
- 6
- Maksymalny prąd przy znamionowym przekroju (mm2):
- 41
- Maksymalny prąd przy maksymalnym przekroju (mm2):
- none
- Przekrój przewodu przyłączeniowego, żyła pełna (mm2):
- 0.5 - 10
- Podłączenie:
- NO
- Wymagane zakończenie:
- YES
Dokumenty
Dane logistyczne
Produkt
- Kod EAN produktu
- 3838895861188
- Waga produktu
- 0.028 kg
- Taryfa celna
- 85369010
- logis_net_width
- 8 mm
- logis_net_height
- 70 mm
- logis_net_depth
- 62 mm
Opakowanie transportowe
- Ilość
- 100
- EAN
- 3838895830740
- Waga
- 2.9 kg
Klasyfikacja ETIM
- Klasyfikacja
- EC000902
- Opis
- Złączka szynowa rozłączalno-pomiarowa
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
- 0.5…10
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
- 0.5…6
- Przekrój przyłączanego przewodu jednodrutowego
- 0.5…10
- Przekrój przyłączanego przewodu wielożyłowego
- 0.5…10
- Prąd znamionowy In
- 41
- Napięcie znamionowe
- 800
- Rodzaj połączenia elektrycznego 1
- Połączenie śrubowe
- Rodzaj połączenia elektrycznego 2
- Połączenie śrubowe
- Liczba poziomów
- 1
- Liczba zacisków na poziom
- 2
- Wewnętrzne piętra zmostkowane
- Nie
- Sposób montażu
- Szyna DIN/G TH35/G32
- Materiał elementu izolacyjnego
- Tworzywo termoplastyczne
- Klasa palności materiału izolacyjnego zgodna z UL94
- V0
- Zakres temperatur pracy
- -40…100
- Wymagana płytka zamykająca
- Tak
- Kolor
- Szary
- Rodzaj separacji wzdłużnej
- Przesuwna
- Rodzaj separacji poprzecznej
- Przesuwna
- Z wbudowanym gniazdem testowym
- Nie
