002464110

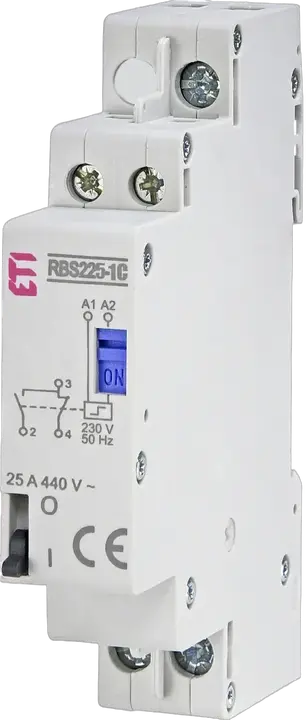

RBS225-1C-230V AC Łącznik
- Numer katalogowy:
- 002464110
- Głębokość:
- 60 mm
- Moc znamionowa dla AC1:
- 25 kW
- Grupa katalogowa:
- Typ RBS
- Zastosowanie:
- IEC/EN 60669-2-2
- Znamionowy prąd pracy Ie AC-1/AC-7a:
- 25 A
- Znamionowe napięcie obwodu sterującego Uc (V AC):
- 230 V
- Maksymalna odporność na wibracje:
- 3 g
- Typ:
- AC
- Typ:
- AC
- Max. liczba impulsów na minutę:
- 25
- Temperatura przechowywania:
- -30-80 °C
- Max. bezpiecznik zabezpieczający przed zwarciem:
- 25 A
- Min. czas trwania impulsu pomiędzy dwoma impulsami:
- 150 ms
- Max. czas trwania impulsu przy Uc (ms):
- 1 h
- Min. czas trwania impulsu przy Uc:
- 50 ms
- Odległość między stykami a cewką:
- 6 mm
- Min. odległość między stykami otwartymi:
- 3 mm
- Liczba modułów:
- 1
- Maksymalna odporność na wstrząsy:
- 15 g
- Odporność na wilgoć:
- 95 % RH
- Funkcja:
- Bistable Switch RBS
- Napięcie zasilania:
- 230 V
- Prąd Ie (AC1):
- 25 A
- Rodzaj napięcia:
- AC
- Ilość styków CO:
- 1
- Częstotliwość znamionowa:
- 50/60 Hz
- Prąd znamionowy:
- 25 A
- Ilość biegunów:
- 1
- Zacisk śrubowy:
- M4 (main circuit)/M3 (control circuit)
- Znamionowy przekrój poprzeczny:
- 110 mm²
- Moment dokręcenia:
- 1.2 Nm
- Stopień ochrony IP:
- IP20
- Temperatura otoczenia:
- -25/55 °C
- Sposób montażu:
- TH 35
- Znamionowe napięcie robocze (V AC):
- 440 V
- Znamionowe napięcie izolacji:
- 440 V
- Prąd termiczny Ith:
- 25 A
- Szerokość:
- 18 mm
- Straty mocy Pd:
- 4 W
- Trwałość elektryczna (cykle|):
- 10 000
- Trwałość mechaniczna (cykle):
- 100 000
- Normy:
- IEC/EN 60669-2-2
5 Dokumenty
22 Logistyka
Produkt
- Jednostkowy kod EAN
- 3838400075048
- Waga netto
- 137 g
- Szerokość
- 17,6 mm
- Wysokość
- 90 mm
- Głębokość
- 67,57 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 8 pcs
- Kod EAN opakowania podstawowego
- 3838895639251
- Waga opakowania podstawowego
- 1,1 kg
- Wysokość opakowania podstawowego
- 94 mm
- Szerokość opakowania podstawowego
- 72 mm
- Głębokość opakowania podstawowego
- 150 mm
- Objętość opakowania podstawowego
- 1,015 dm³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 96 pcs
- Kod EAN opakowania transportowego
- 3838895639268
- Waga opakowania transportowego
- 13,5 kg
- Wysokość opakowania transportowego
- 215 mm
- Szerokość opakowania transportowego
- 175 mm
- Głębokość opakowania transportowego
- 450 mm
- Objętość opakowania transportowego
- 16,931 dm³
- Ilość na palecie
- 4 896 pcs
- Kod taryfy celnej
- 85364900
17 ETIM
- Built-in depth
- 60 mm
- Suitable for manual operation
- Tak
- Number of contacts as normally closed contact
- 1
- Mounting method
- DIN rail
- Voltage type (supply voltage)
- AC
- Rated switch current
- 25 A
- Number of contacts as normally open contact
- 1
- Type of control voltage 1
- AC
- Function
- Mechanical switch
- Number of contacts as change-over contact
- 2
- Width in number of modular spacings
- 1
- Supply voltage(Min)
- 230 V
- Control voltage 1(Min)
- 230 V
- Frequency control voltage 1(Min)
- 50 Hz
- Control voltage 1(Max)
- 230 V
- Frequency control voltage 1(Max)
- 60 Hz
- Supply voltage(Max)
- 230 V
