Innowacyjna technologia dla zaawansowanej ochrony
Innowacyjna technologia dla zaawansowanej ochrony
Zabezpieczenie przeciążeniowe i zwarciowe
Powtórzenie
Zabezpieczenie przeciążeniowe i zwarciowe
Zabezpieczenie przed prądem różnicowym
Powtórzenie
Zabezpieczenie przed prądem różnicowym
Sterowanie ręczne
Powtórzenie
Sterowanie ręczne
Prezentacja video

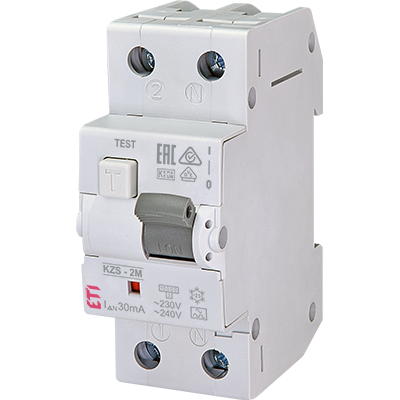

KZS 2M2p EDI - Cechy i zalety

Kompletna ochrona w jednym urządzeniu 2-modułowym
  • Wyłączniki KZS posiadają zespolone zalety wyłączników nadprądowych i różnicowoprądowych
  • Zwiększona odporność na niepożądane zadziałania na skutek prądów wyładowczych lub innych uszkodzeń
  • Klasa ograniczenia energii 3: Najwyższa klasa ograniczenia energii prądu zwarciowego pozwalająca na skuteczną ochronę izolacji przewodów i maksymalnie niskie ryzyko powstania pożaru i innych uszkodzeń

Normy
  • IEC 61009-2
  • IEC 61009-1

Łatwa i prosta instalacja
Zaciski pozwalają na łatwe przyłączenie zarówno przewodów jak i szyn mostkujących, co pozwala na ograniczenie ilości przewodów a tym samym na zmniejszenie rozmiarów rozdzielnicy.

Typ zadziałania - A
Wszystkie KZS EDIs są czułe na prąd różnicowy przemienny sinusoidalny i pulsujący stały, co oznacza, że mogą służyć do ochrony instalacji z urządzeniami elektronicznymi (takich jak komputery, softstarty, sterowniki itp.)
  • Test w temperaturze poniżej -25°C
  • Charakterystyka wyzwalania B i C
  • Znamionowa zwarciowa zdolność wyłączania 10 kA przy dobezpieczeniu wkładką topikwą 100A / gG
  • Wysoka stabilność prądu różnicowego zadziałania

Zastosowannia

Używane głównie w obwodach o zwiększonych wymaganiah ze względu na napięie dotykowe
Obwody urządzeń przenośnych
Przedszkola i szkoły
Szpitale
Pływalnie
Sauny
W portach - przystaniach, w rozdzielnicach na pomostach, molo itd.
Laboratoria
Instalacje elektryczne w obiektach rolniczych
Przemysł
Przyczepy kempingowe
Instalacje elektryczne o zwiększonym zagrożeniu pożarowym
Inne instalacje mieszkaniowe i przemysłowe (banki, biura itd.)

Dane techniczne

Napięcie znamionowe Un ~230 V AC
Prąd znamionowy In 6-25 A
Częstotliwość znamionowa fn 50 Hz
Najniższe napięcie zasilania voltage Umin90 V
Najmniejsze napięcie diod LED Umin150 V
Znamionowa zwarciowa zdolność wyłączania10.000 A
Wkładka dobezpieczająca 100 A gG
Charakterystyka wyzwalaniaB, C
Klasa ograniczenia energii3
Typ A
Znamionowy prąd różnicowy I∆n 30 mA
Znamionowa zdolność załączania i wyłączania IΔm 1500A
Stopień ochrony IP20
Kategoria przepięciowaIII
Temperatura otoczenia pracy-25 0C ... +40 0C
Temperatura składowania-40 0C ... +70 0C
Pozycja montażu Any
Zaciski1-25 mm2, max. 3 Nm
Szerokość36 mm
Standard IEC 61009-2, IEC 61009-1
